按电压分段裁剪
24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。高压版本的裁剪要求单独确认。

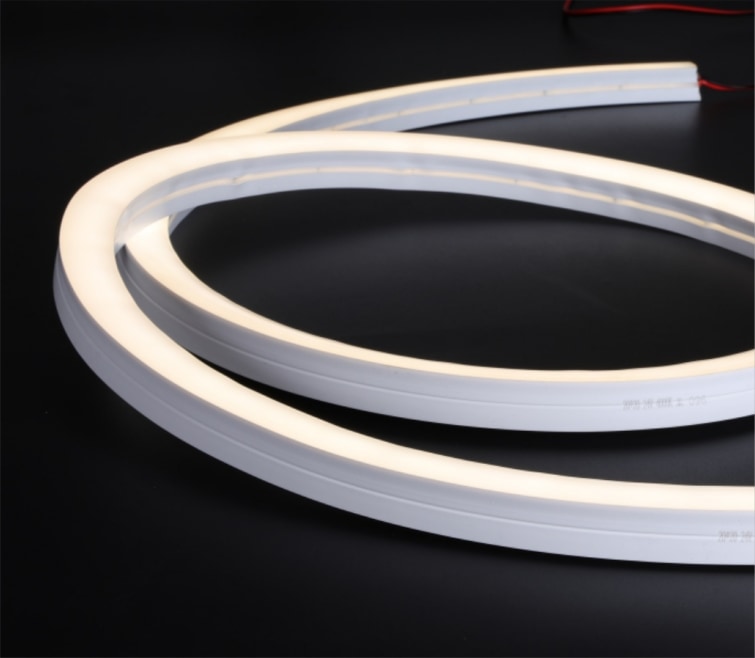

PRODUCT & PROFILE
实物与截面
一体挤出侧发光
20 × 20 毫米侧发光硅胶灯带— ES-2020
20 × 20 mm Side-Emitting Silicone LED Strip
站内参考号 / INTERNAL REF: ES-2020
20 × 20 毫米标准截面，一体挤出硅胶灯体呈侧面发光。适用于建筑轮廓、展示灯槽与户外线性照明；按安装位置核对出光方向和实际截面。
- 截面尺寸 / Profile
- 20 × 20 毫米 · 标准截面
- 可选电压 / Voltage
- 低压 12V / 24V；高压 110V / 220V 可选
- 低压裁剪 / Cut Interval
- 24V：5 cm / 12V：2.5 cm
- 整卷供货 / Supply Roll
- 100–200 米 / 卷
- 产品质保 / Warranty
- 3 年
- 使用环境 / Environment
- 可户外使用
下单前确认电压、准确规格、连续长度与配件。
100–200 米整卷 · 质保 3 年
整卷供货便于项目备料，安装时按所需长度与供电方案分段。
可户外使用
可用于户外线性照明；端头、接线处与出线口使用配套密封系统。
AVAILABLE OPTIONS
规格型号
低压 12V/24V、高压 110V/220V 可选；详细规格表中的 12 行为低压光色参数，高压参数按高压版本确认，不代表表内所有光色及控制配置均可直接用于高压。
| 站内规格编号 | 光色 / 控制 | 色温 / 波长 | 低压电压 / Voltage | LED | 功率 / Wattage | 光效 / Efficacy | 显色指数 | 裁剪方式 | 最长连续长度 |
|---|---|---|---|---|---|---|---|---|---|
| ES-2020-3000K | 3000K | 3000K | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-4000K | 4000K | 4000K | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-6500K | 6500K | 6500K | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-RED | 红光 | 620-625 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-GREEN | 绿光 | 520-525 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-BLUE | 蓝光 | 460-470 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-YELLOW | 黄光 | 590-595 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-ORANGE | 橙光 | 600-610 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-CW | CW | — | 12V / 24V | SMD 2835 · 120 LEDs | 8 W/m | 60-70 lm/W | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-RGB | RGB | — | 12V / 24V | SMD 3535 · 120 LEDs | 5 W × 3/m | — | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-PIXEL | 像素控制 | — | 12V / 24V | SMD 3535 · 96 LEDs | 5 W × 3/m | — | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| ES-2020-DMX512 | DMX512 | — | 12V / 24V | SMD 3535 · 96 LEDs | 5 W × 3/m | — | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
110V/220V 高压版本可选；裁剪要求、功率、LED 数量、连续供电长度、AC/DC 类型及光色/控制配置按高压版本确认，不套用 12V/24V 参数。
100–200 米为整卷供货长度，不代表单端可连续供电 100–200 米。低压规格表中的 8 米为源资料连接长度，不是无压降承诺；高压供电方案按对应版本确认。
每款使用自身原表的 LED 数量、功率与光效。LED 数量基准需确认，光效单位为 lm/W；空白项不代表 0。
CW 的准确色温范围和控制方式需报价确认；RGB、Pixel 和 DMX512 配套控制器须与实际版本匹配。
INSTALLATION SYSTEM
截面与安装配件
截面只决定空间基础，完整系统仍要同步确认端盖、出线、固定件、安装槽与电源连接方式。
- 配套端盖
- 出线端盖
- 安装卡扣
- 铝合金安装槽
- 柔性安装槽
一体挤出侧发光
产品概述
20 × 20 毫米标准截面款以一体挤出硅胶灯体形成侧向连续出光外观。低压 12V / 24V；高压 110V / 220V 可选。24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。整卷 100–200 米供货，质保 3 年。按所选光色、安装长度与环境匹配对应供电和固定系统。
20 × 20 毫米标准截面一体挤出侧发光硅胶灯带，用于建筑轮廓、展示灯槽与户外线性照明。低压 12V / 24V；高压 110V / 220V 可选。24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。整卷 100–200 米供货，质保 3 年。可户外使用；裁剪后的端头、接线处和出线口需完成配套密封处理。
- 一体挤出硅胶灯体，侧面发光
- 20 × 20 毫米 · 标准截面
- 低压 12V / 24V；高压 110V / 220V 可选
- 24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。
- 100–200 米整卷供货 · 质保 3 年
- 可户外使用，端接与接线处需配套密封
APPLICATIONS
应用场景
按 20 × 20 毫米标准截面的实际截面与出光面匹配安装槽。可用于建筑轮廓、商业展示、家具灯槽与户外景观线条；曲线安装先确认该款弯曲方式及样品配合。
- 建筑轮廓与曲线线条
- 户外景观边缘照明
- 商业展示与标识轮廓
- 家具和嵌入式灯槽
PROJECT FIT
选型提示
- 先选择 12V/24V 低压或 110V/220V 高压版本，再按对应版本确认光色、控制方式、电源和配套端接；低压与高压部件不得混用。
- 按 20 × 20 毫米标准截面的实际截面、出光面与安装位置选固定件。
- 弯曲方式和允许半径以所选型号为准；避免急折、扭转或对出光面施压。
- 100–200 米为整卷供货长度，不代表单端可连续供电 100–200 米。低压规格表中的 8 米为源资料连接长度，不是无压降承诺；高压供电方案按对应版本确认。
- 户外安装应使用匹配的端盖、接线与密封系统，裁剪及接线后恢复密封，并保留排水和检修条件；户外适用不等同于可长期浸水。
SERVICE
长期使用
按项目长度分段安装并保持可靠支撑，避免急折、扭转与积热。电源、控制器和端头保留检修空间；户外安装后定期检查端盖、接头与出线密封。
BOUNDARY
注意事项
- 标称 IP67 的规格，防护等级仅在完整端接系统正确装配并密封后成立；裁剪或接线后须重新完成密封。
- 如选用 110V/220V 规格，须由专业人员安装，不得与 12V/24V 等低压版本的电源、接头及配件混用。
- 110V/220V 高压版本可选；裁剪要求、功率、LED 数量、连续供电长度、AC/DC 类型及光色/控制配置按高压版本确认，不套用 12V/24V 参数。
- 图片展示对应截面的样品；机身电压或光色标记仅代表图中样品，不覆盖其他可选版本。
- CW 准确色温范围与控制方式、LED 数量计量基准需报价确认；不将认证图标当作成品认证承诺。
MORE PRODUCTS
其他产品型号
FAQ
常见问题
有哪些低压和高压版本可以选？
低压 12V / 24V；高压 110V / 220V 可选。110V/220V 高压版本可选；裁剪要求、功率、LED 数量、连续供电长度、AC/DC 类型及光色/控制配置按高压版本确认，不套用 12V/24V 参数。
12V 和 24V 分别怎么裁剪？
24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。按对应版本标记裁剪，裁剪与接线后恢复端部密封；高压版本不套用此间距。
100–200 米整卷可以一次供电吗？
100–200 米为整卷供货长度，不代表单端可连续供电 100–200 米。低压规格表中的 8 米为源资料连接长度，不是无压降承诺；高压供电方案按对应版本确认。
户外使用和质保有什么要求？
本系列可户外使用，质保 3 年。户外安装应使用匹配的端盖、接线与密封系统，裁剪及接线后恢复密封，并保留排水和检修条件；户外适用不等同于可长期浸水。具体质保条款随订购方案确认。
20 × 20 毫米款如何匹配安装槽？
按本款截面图核对宽度、高度、出光面与固定方式，批量安装前用样品确认安装槽和端盖配合，不只按尺寸名称替换。
