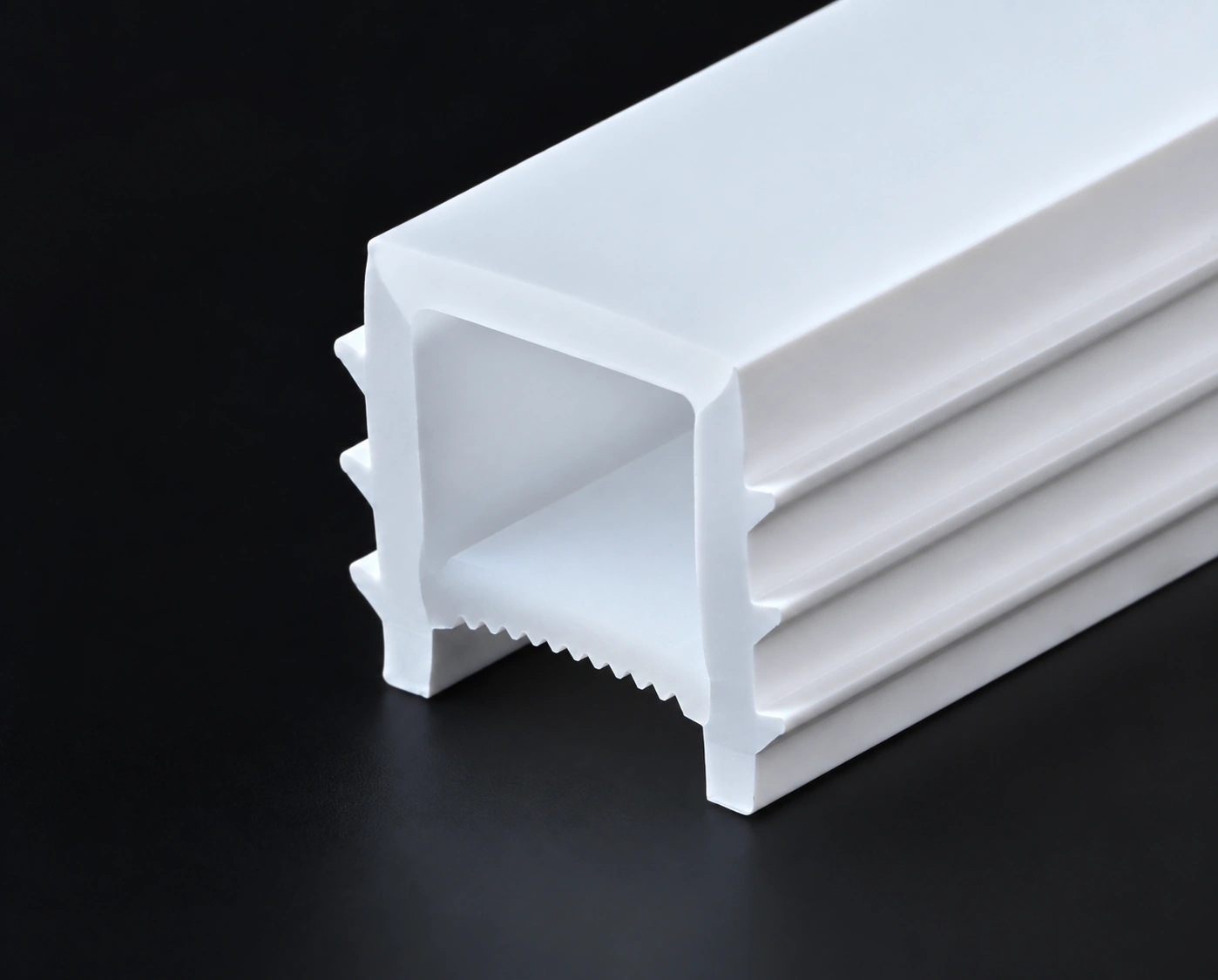

I1010
10 × 10 mm
Sin bordes
Cubiertas difusoras de silicona
Compare 101 cubiertas de silicona: sin bordes, con bordes blancos, tipo H, cara negra y cara blanca con bordes negros. Fotos y planos de sección para elegir por tamaño y ancho de PCB. No incluyen tiras LED.
Solo cubierta de silicona · Sin tira LED
APLICACIONES
Vea la aplicación y después elija la cubierta.
Reúna ideas de iluminación interior, detalles del conjunto y selección por dimensiones en una sola página.

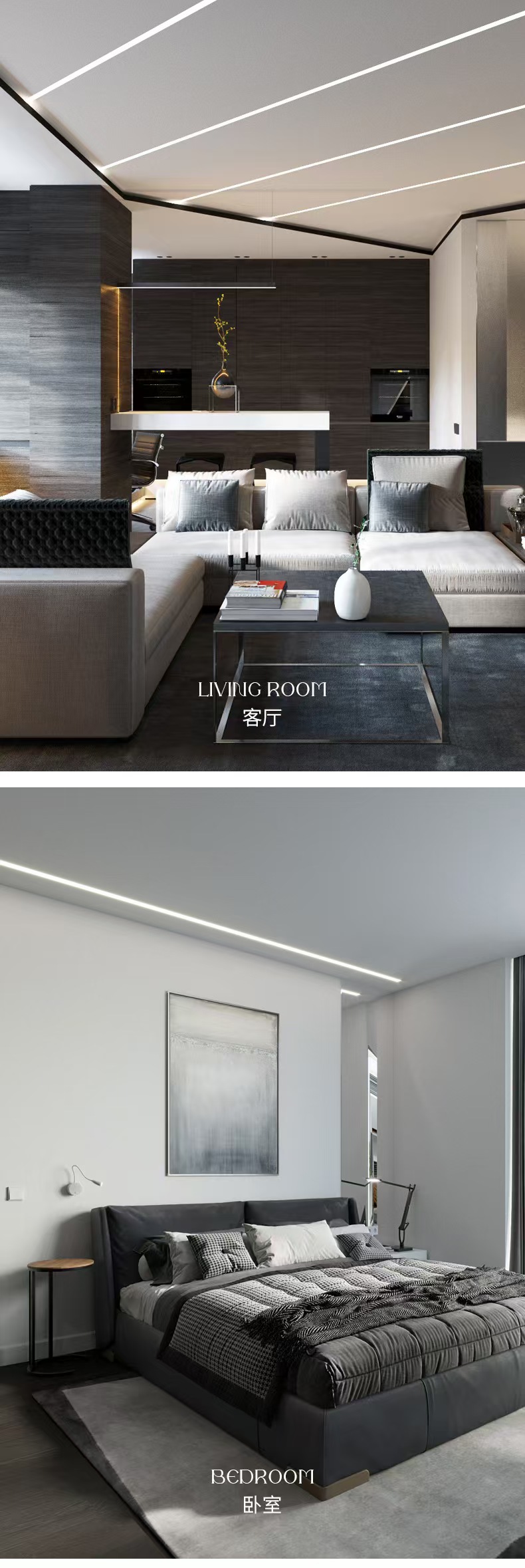

Salón · Definir el espacio
Las líneas de techo y pared subrayan la arquitectura.
Dormitorio · Dar profundidad al techo
Líneas sencillas acompañan el mobiliario y el techo.

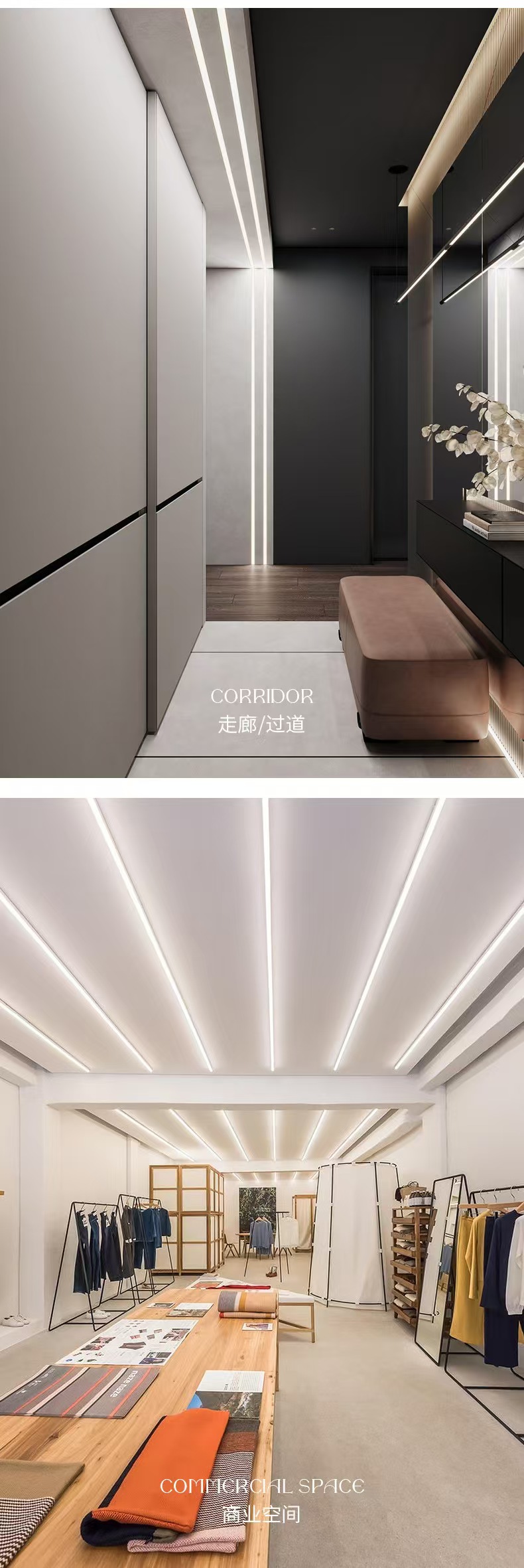

Pasillo · Guiar el recorrido
Líneas continuas de techo o pared conectan visualmente los espacios.
Comercio · Enmarcar la exposición
Líneas paralelas y anguladas acompañan la distribución comercial.
Las imágenes muestran conceptos de aplicación, no modelos concretos. La tira LED, el canal o base y la fuente de alimentación se eligen por separado. El color y el brillo dependen del conjunto completo.

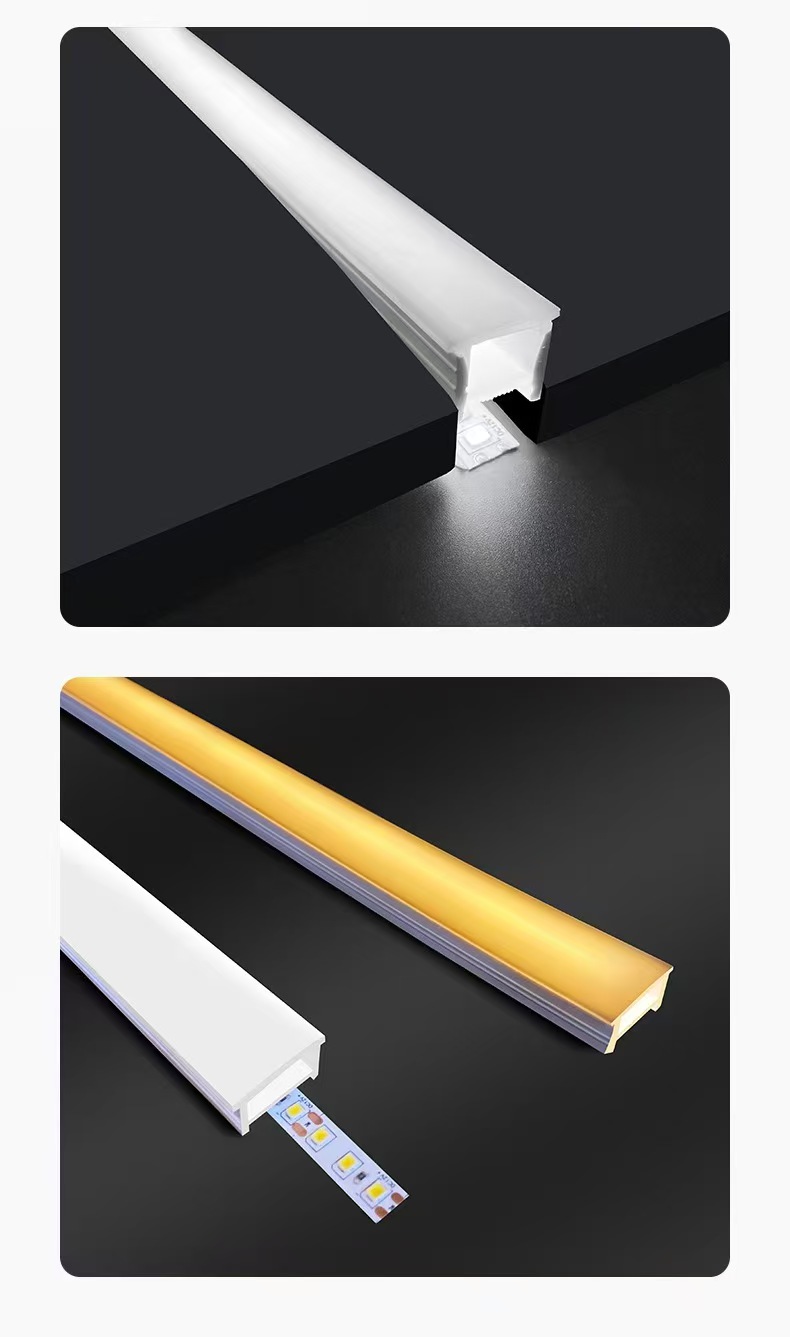

DETALLES DEL CONJUNTO
La cubierta de silicona es una parte del conjunto de iluminación.
Cubierta de silicona: superficie luminosa
Es el producto suministrado en esta página. Elija el acabado y compruebe sección y ajuste.
Tira LED: fuente de luz
No se incluye. La temperatura de color, el brillo y los datos eléctricos dependen de la tira y la fuente elegidas.
Canal o base: ajuste y fijación
Se selecciona por separado. Confirme ranura, bordes y fijación con el plano y una muestra física.
INSTALACIÓN
Prepare la ranura e instale en orden.

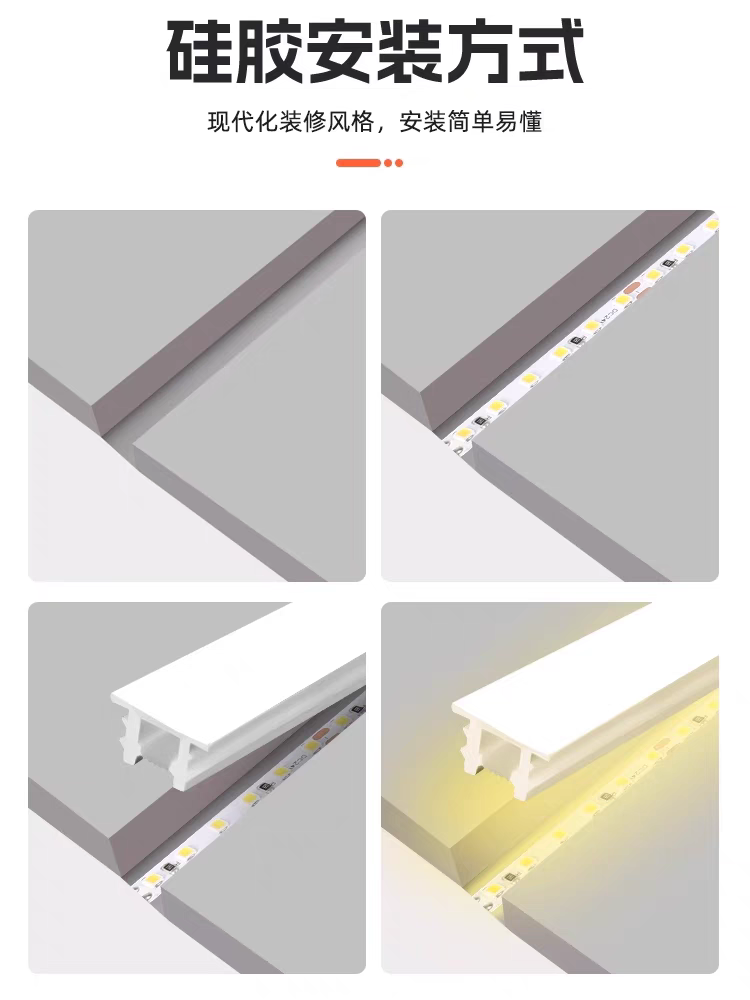

El esquema muestra la secuencia básica de una instalación empotrada. Confirme ancho, profundidad y fijación con el plano del modelo y una muestra física.
Confirme el ancho y la profundidad según la sección de la cubierta y la muestra antes de mecanizar la ranura.
Con la alimentación desconectada, coloque y fije la tira LED compatible en la ranura.
Después del cableado, energice brevemente para probar y vuelva a desconectar antes de continuar.
Presione la cubierta uniformemente. Evite torsiones, tirones y herramientas afiladas.
El cableado debe realizarlo personal cualificado siguiendo las instrucciones de la tira y la fuente. La tira LED, la fuente y el sustrato ranurado no están incluidos.
Convierta la aplicación en una lista de dimensiones.
- Elegir sin bordes, borde blanco, H, cara negra o bordes negros
- Comprobar ancho × alto y ancho de PCB compatible
- Confirmar ajuste del canal y aspecto de la muestra
A continuación se mantienen las fotos y planos PDF de los 101 modelos. Las escenas no sustituyen los planos ni garantizan compatibilidad con un modelo.
Modelos y dimensiones
101 · Ampliar imagen · mm
101 de 101 modelos
I1212
12 × 12 mm
Sin bordes
I1414
14 × 14 mm
Sin bordes

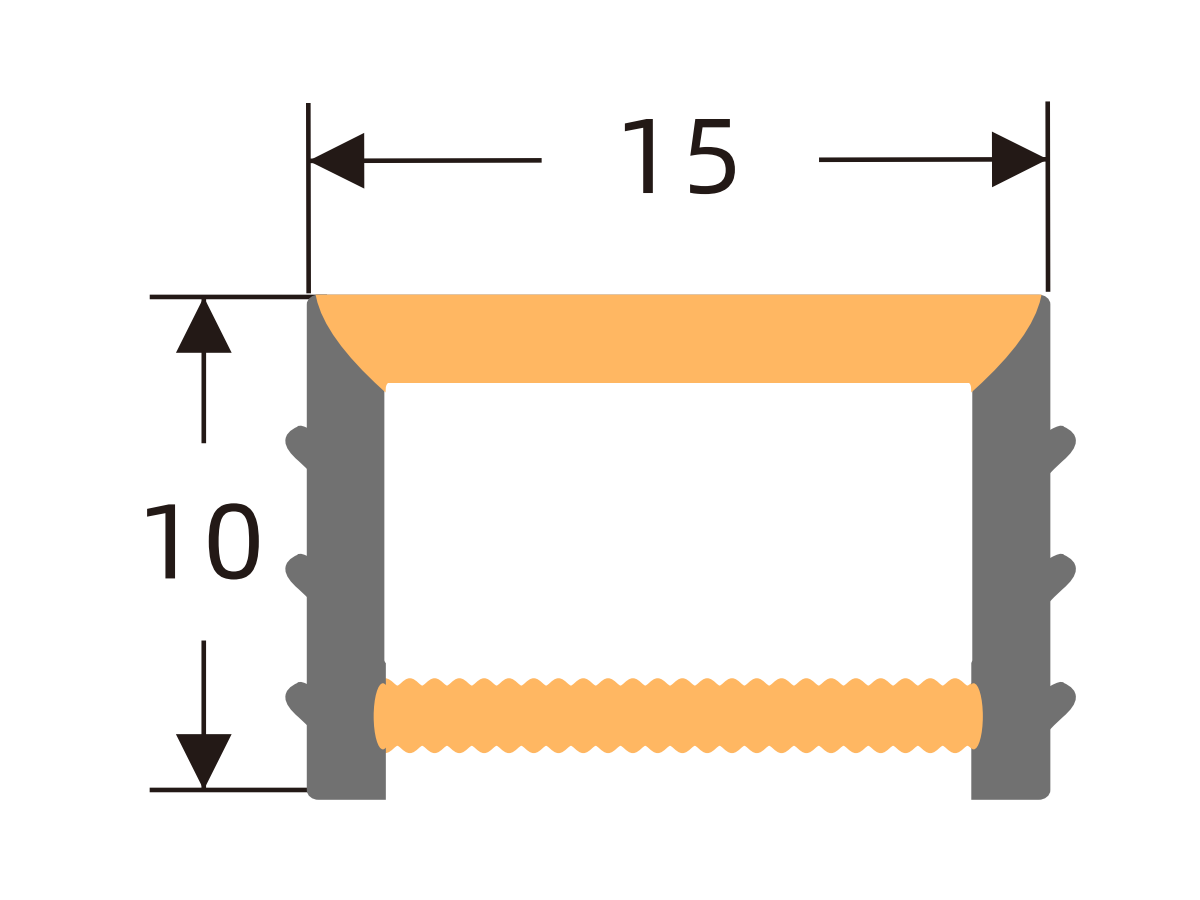

I1510
15 × 10 mm
Sin bordes
I1515
15 × 15 mm
Sin bordes

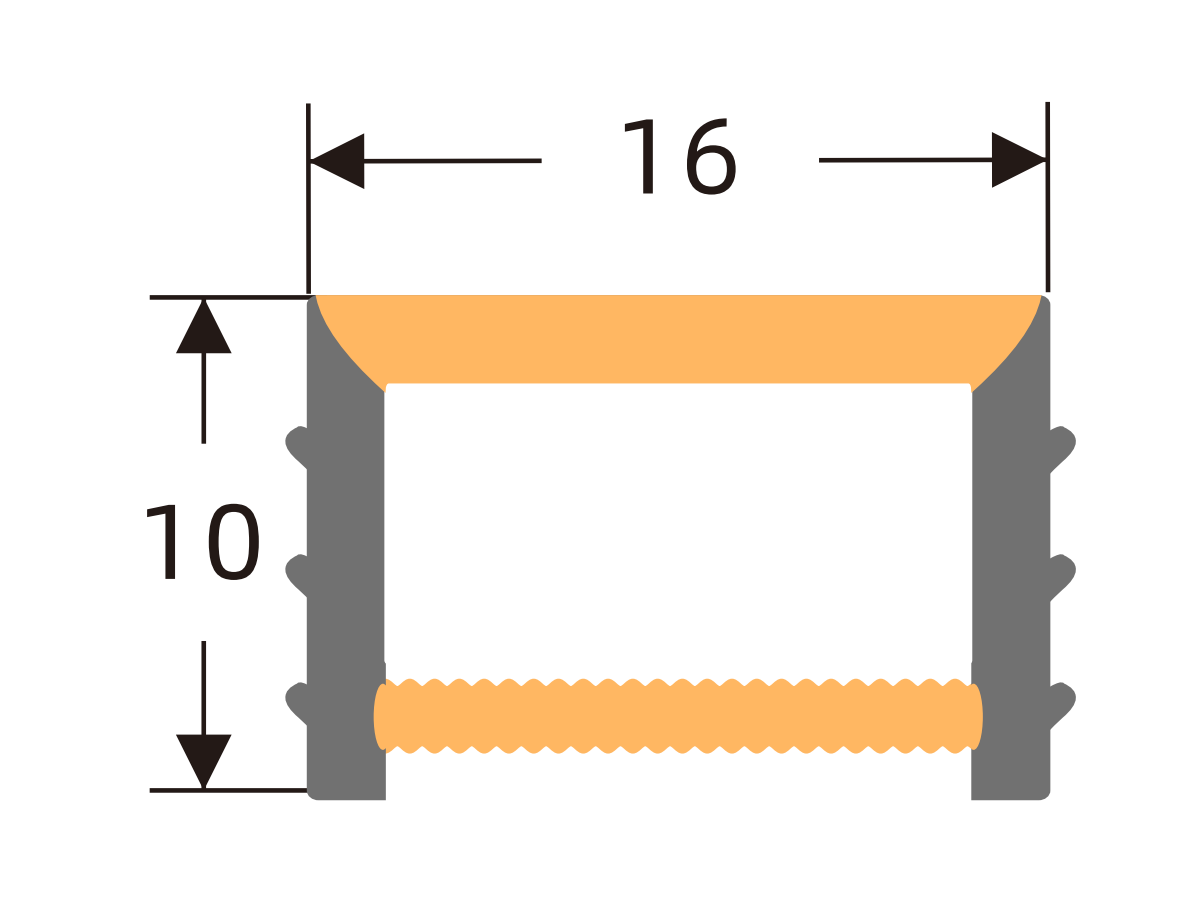

I1610
16 × 10 mm
Sin bordes
I1616
16 × 16 mm
Sin bordes

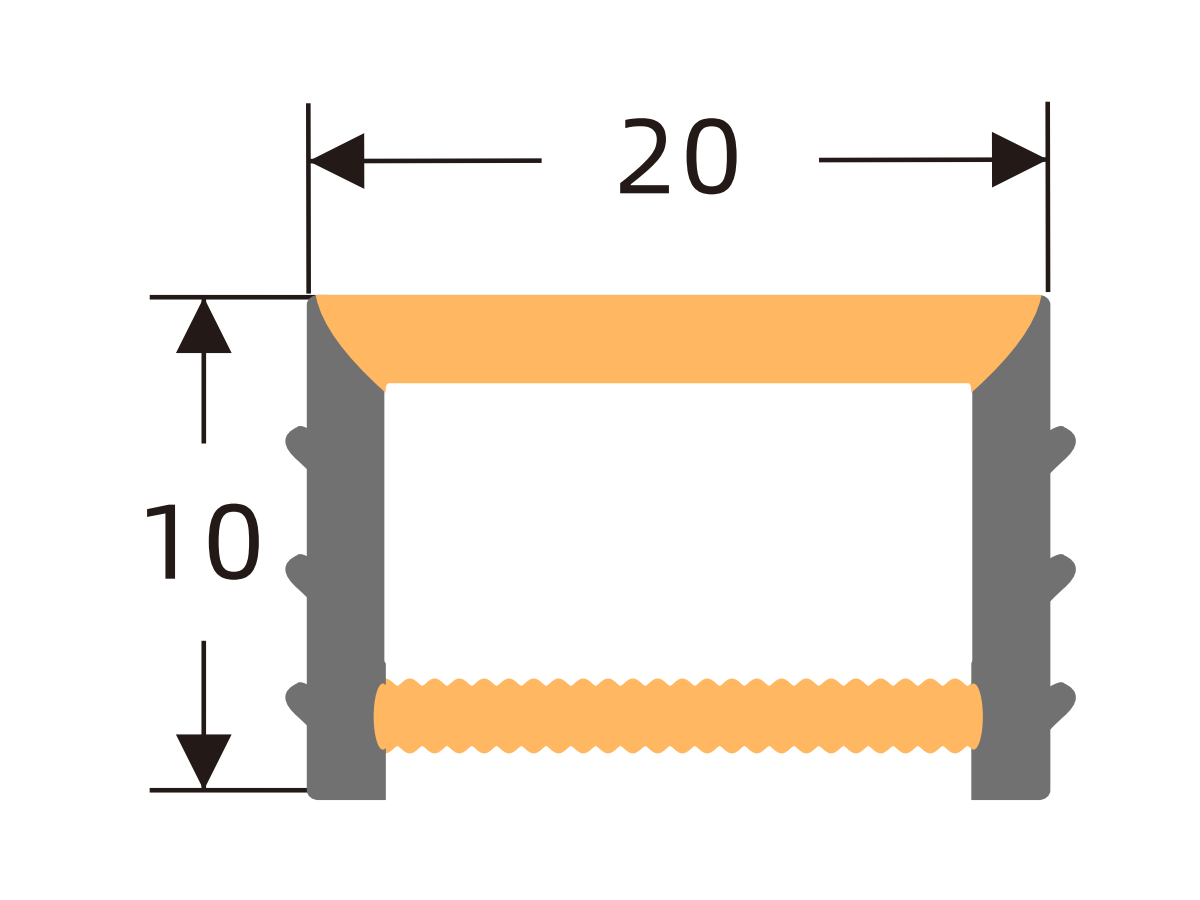

I2010
20 × 10 mm
Sin bordes
I2014
20 × 14 mm
Sin bordes
I2020
20 × 20 mm
Sin bordes
I2520
25 × 20 mm
Sin bordes

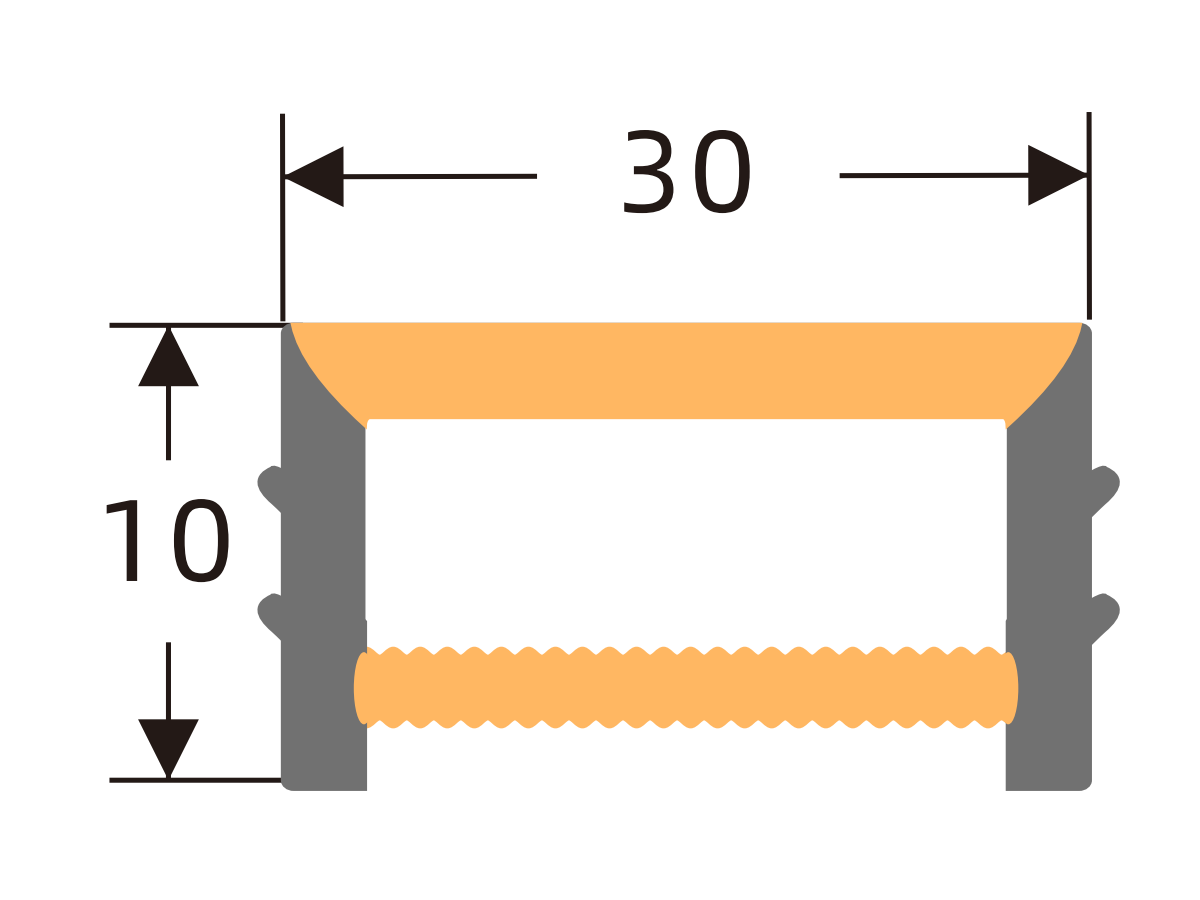

I3010
30 × 10 mm
Sin bordes
I3020
30 × 20 mm
Sin bordes
I4020
40 × 20 mm
Sin bordes

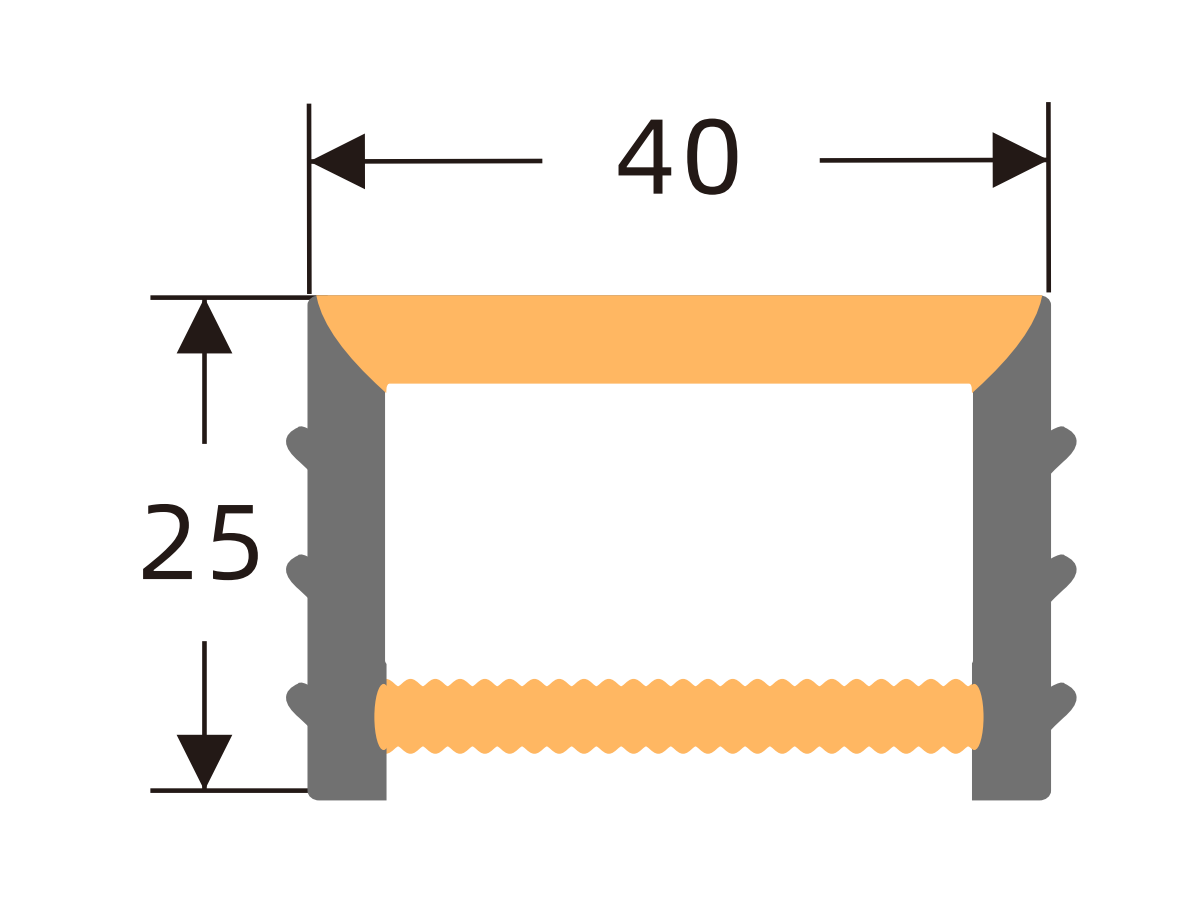

I4025
40 × 25 mm
Sin bordes
I5020
50 × 20 mm
Sin bordes

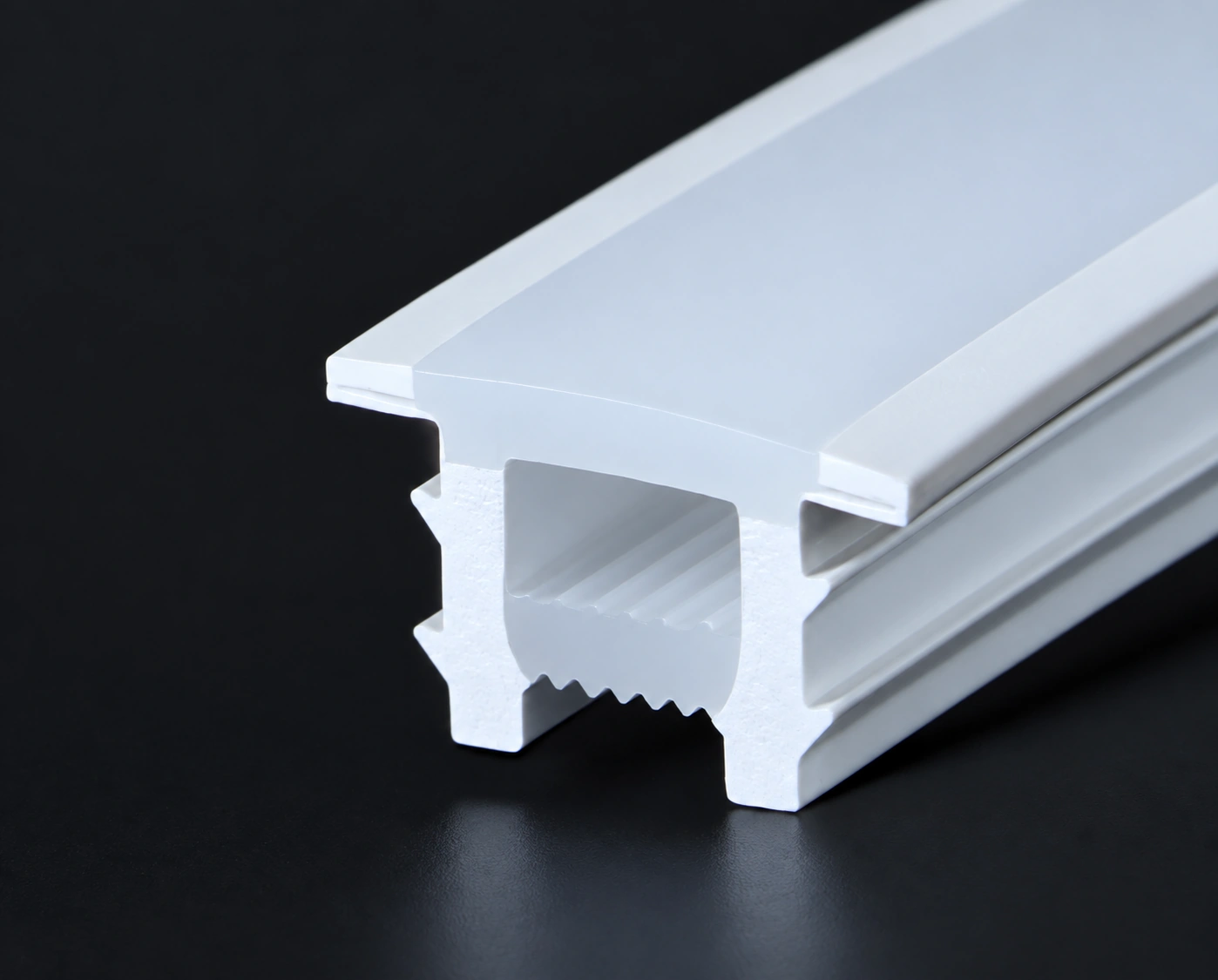

J0606 A
6 × 6 mm
Bordes blancos

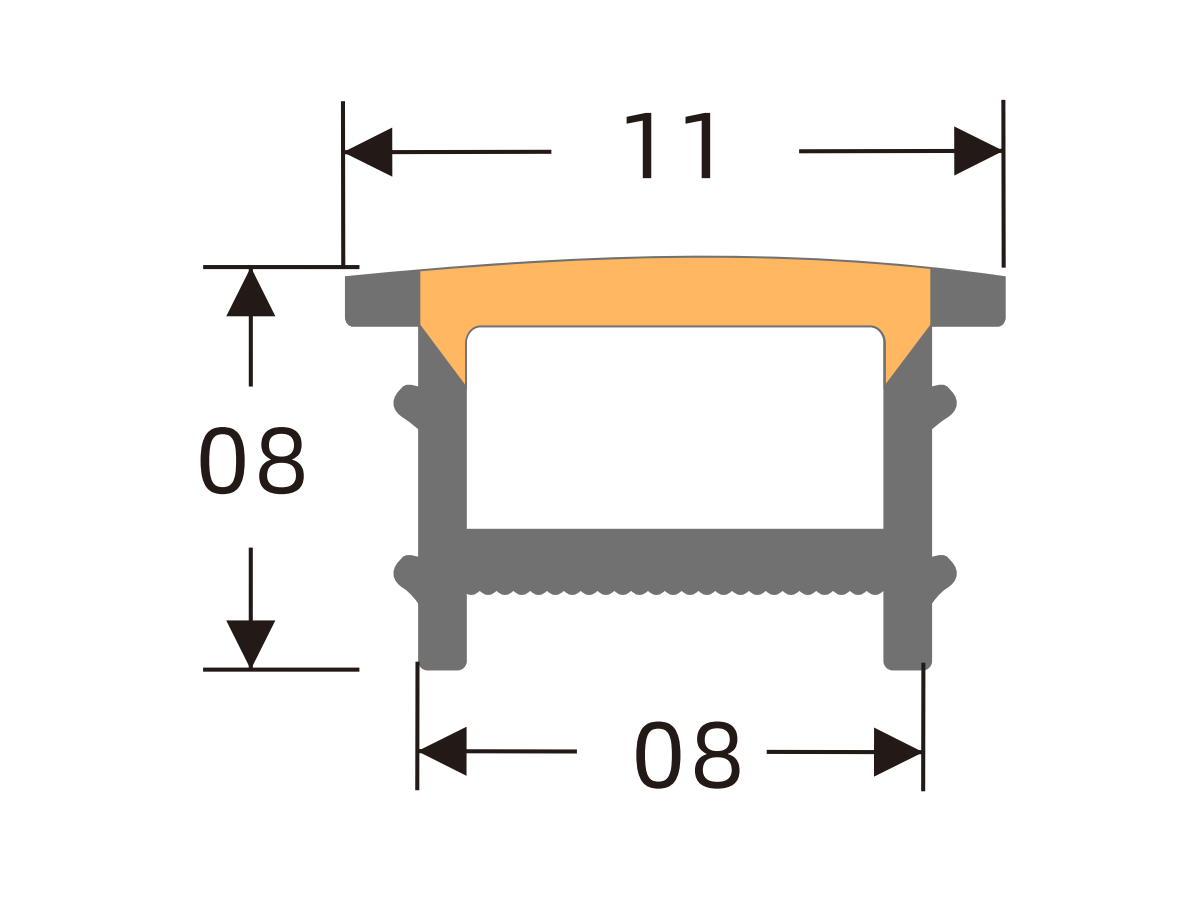

J0808 A
8 × 8 mm
Bordes blancos
J1010 A
10 × 10 mm
Bordes blancos
J1210 A
12 × 10 mm
Bordes blancos

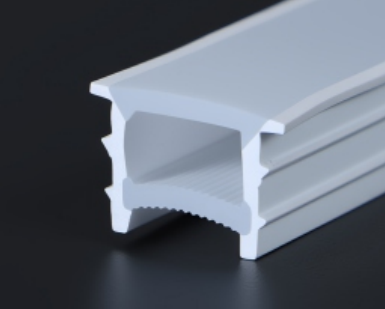

J1212 A
12 × 12 mm
Bordes blancos

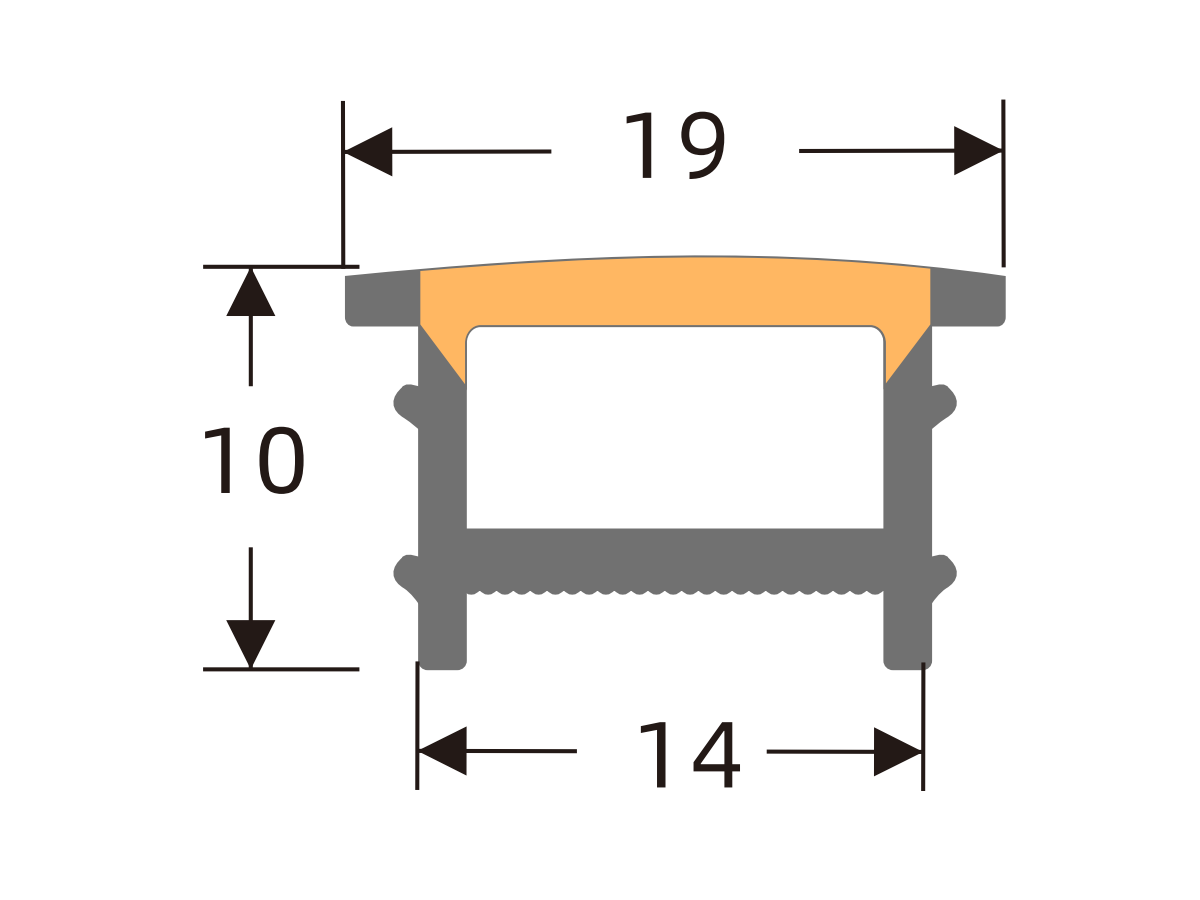

J1410 A
14 × 10 mm
Bordes blancos
J1414 A
14 × 14 mm
Bordes blancos
J1510 A
15 × 10 mm
Bordes blancos
J1515 A
15 × 15 mm
Bordes blancos
J1610 A
16 × 10 mm
Bordes blancos
J1616 A
16 × 16 mm
Bordes blancos

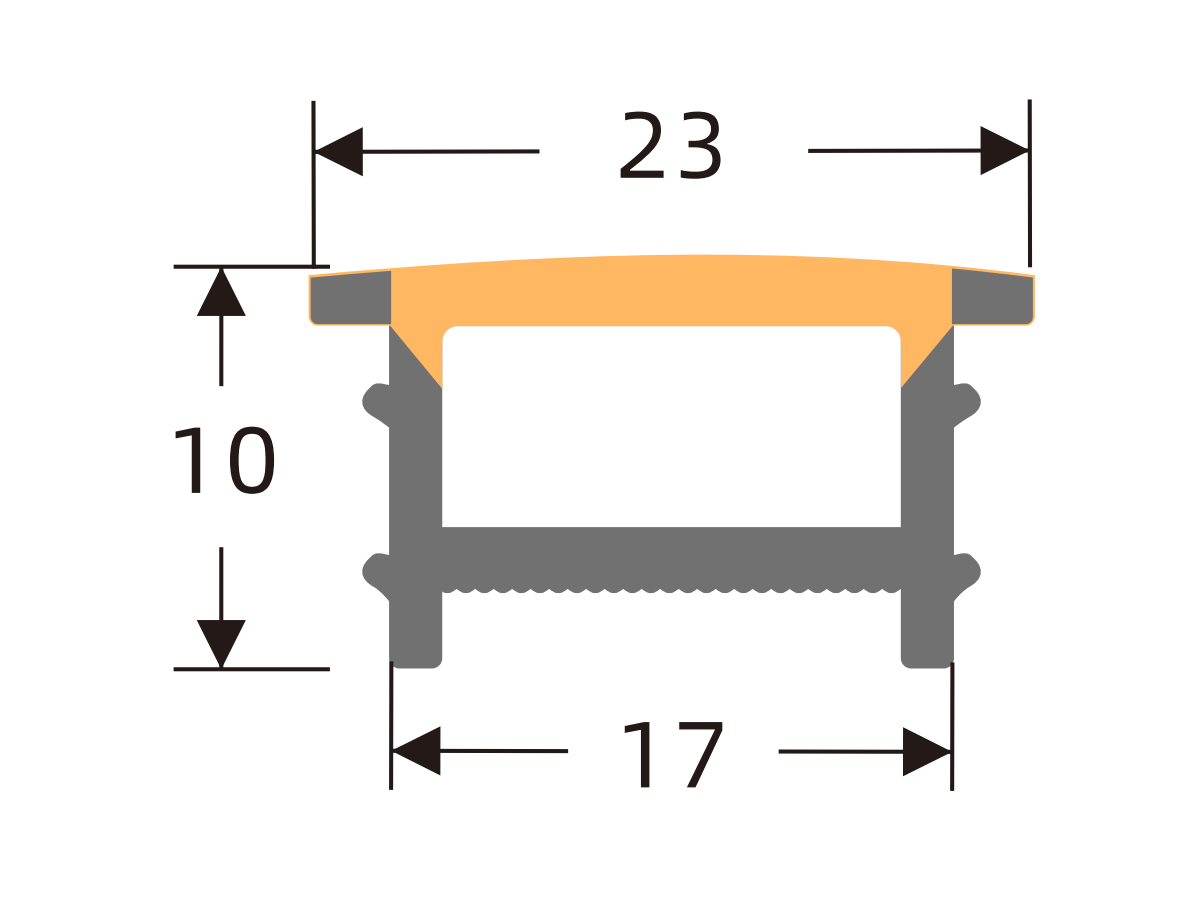

J1710 A
17 × 10 mm
Bordes blancos

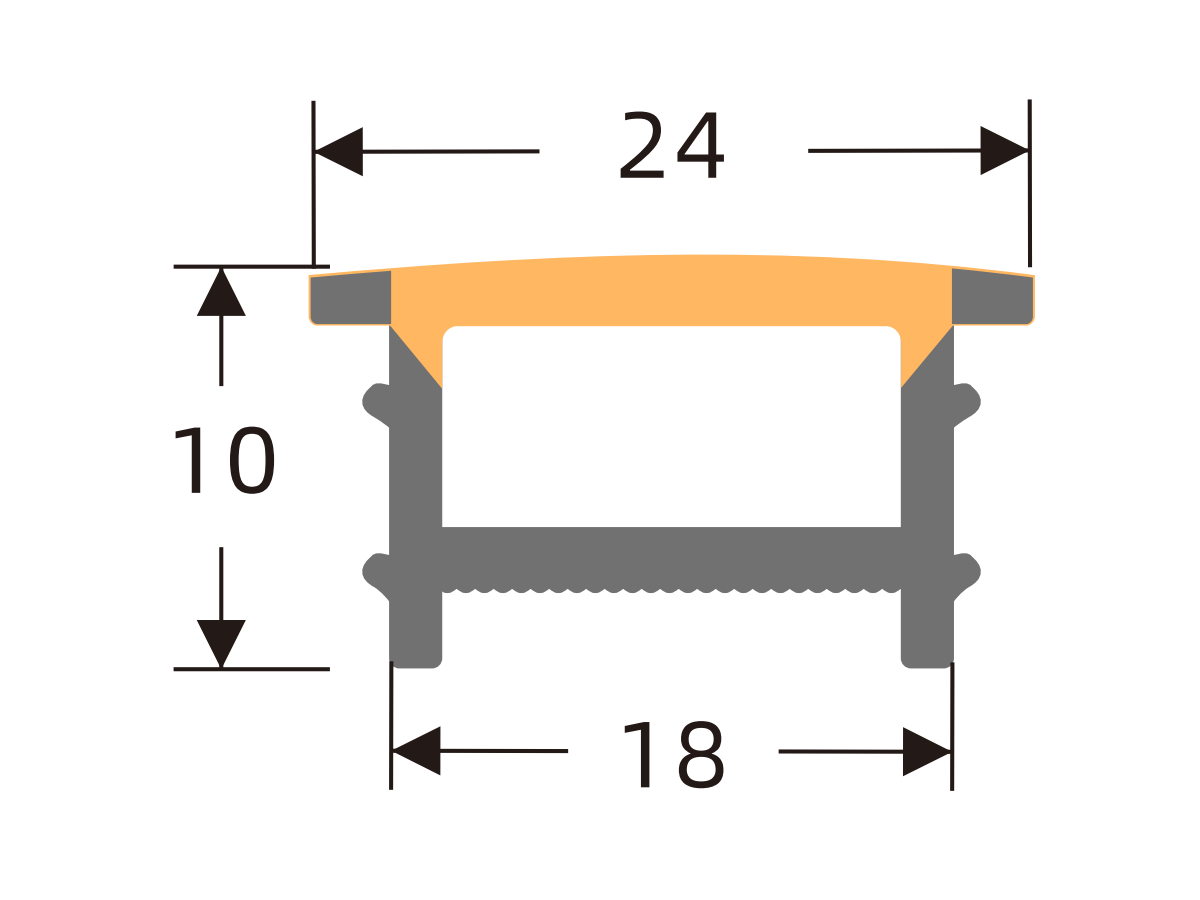

J1810 A
18 × 10 mm
Bordes blancos
J2010 A
20 × 10 mm
Bordes blancos
J2014 A
20 × 14 mm
Bordes blancos

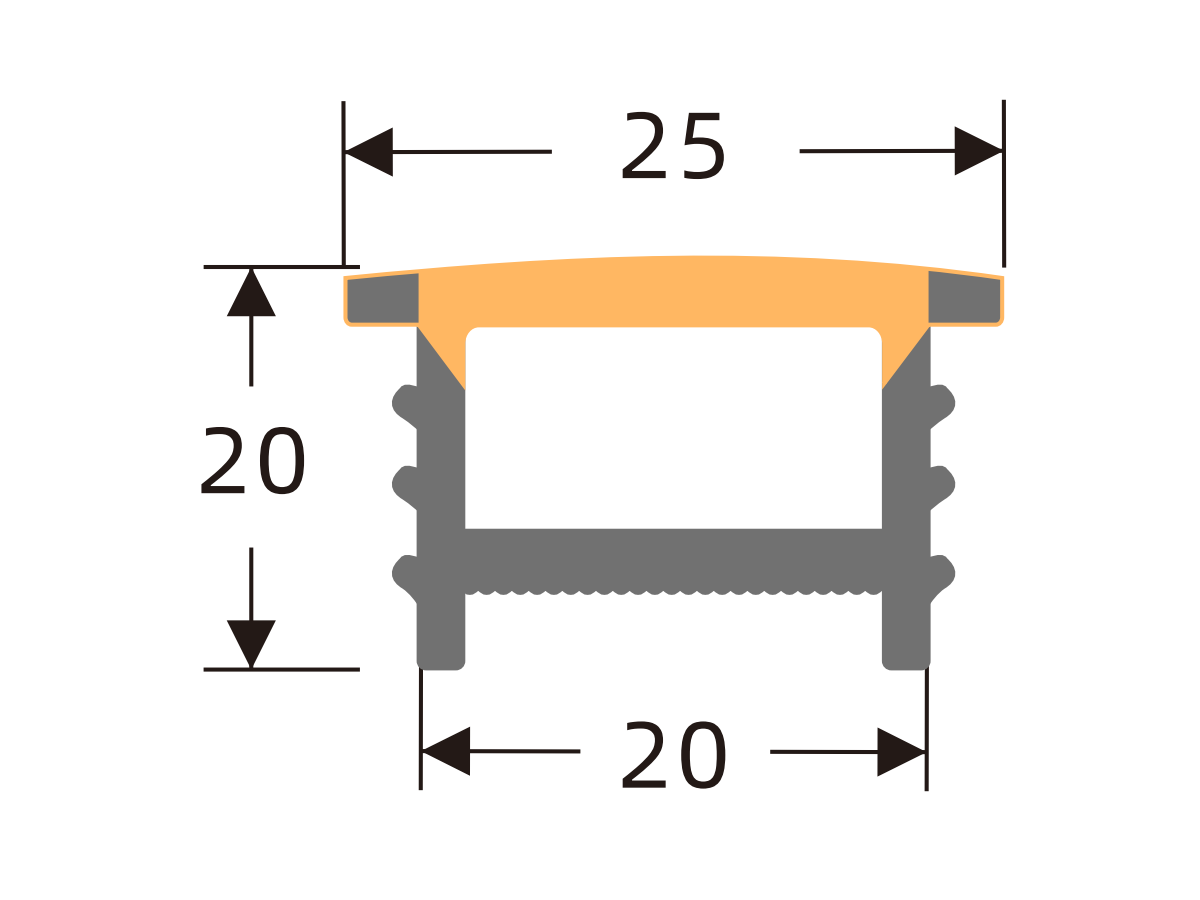

J2020 A
20 × 20 mm
Bordes blancos
J2510 A
25 × 10 mm
Bordes blancos

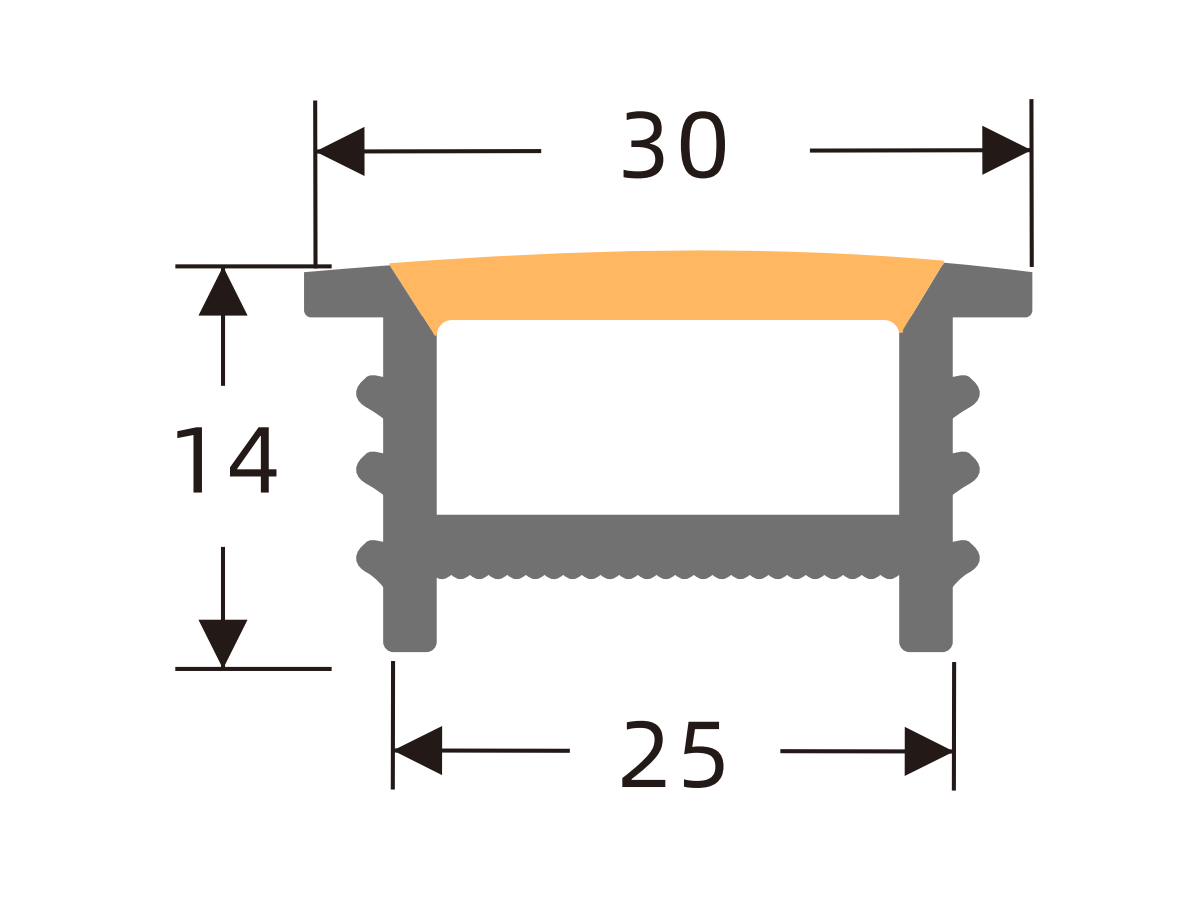

J2514 A
25 × 14 mm
Bordes blancos

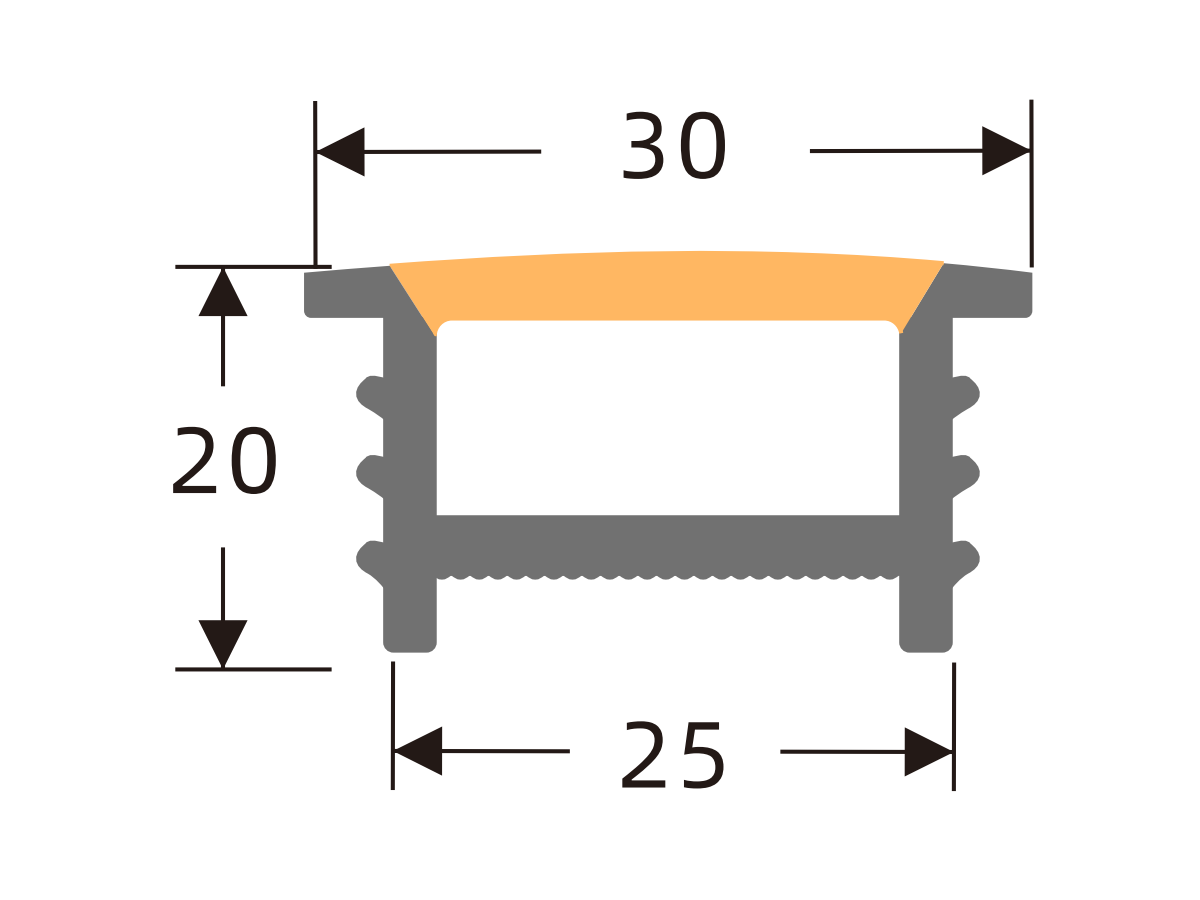

J2520 A
25 × 20 mm
Bordes blancos

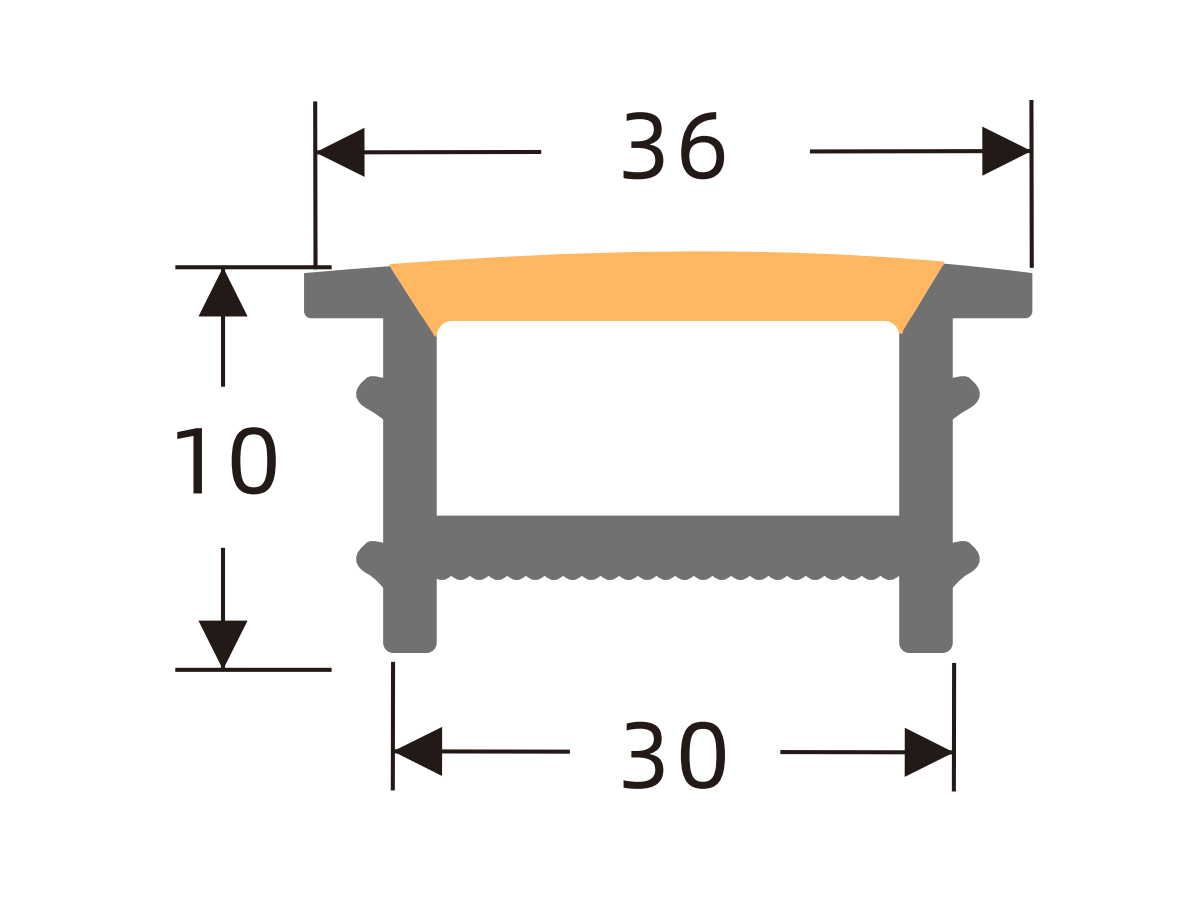

J3010 A
30 × 10 mm
Bordes blancos
J3020 A
30 × 20 mm
Bordes blancos

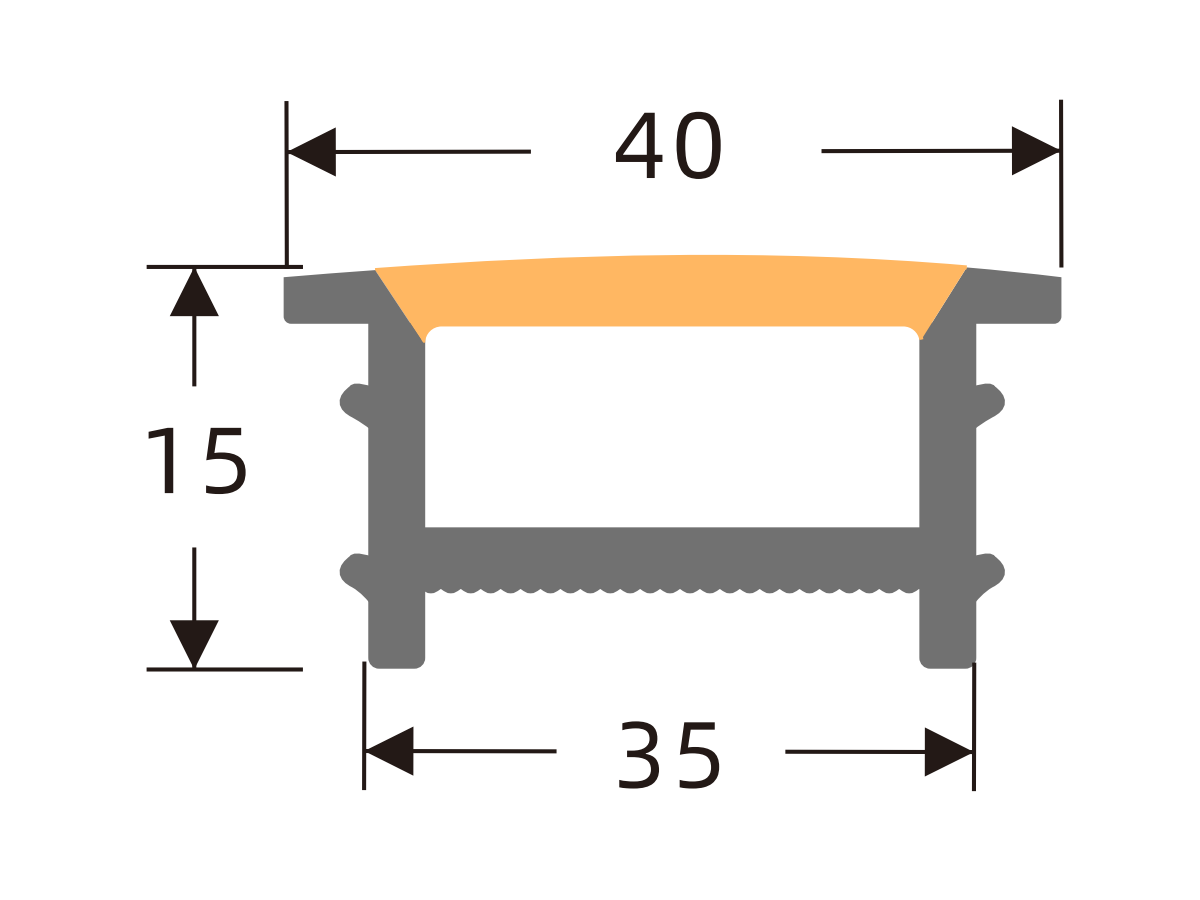

J3515 A
35 × 15 mm
Bordes blancos
J4010 A
40 × 10 mm
Bordes blancos
J4020 A
40 × 20 mm
Bordes blancos

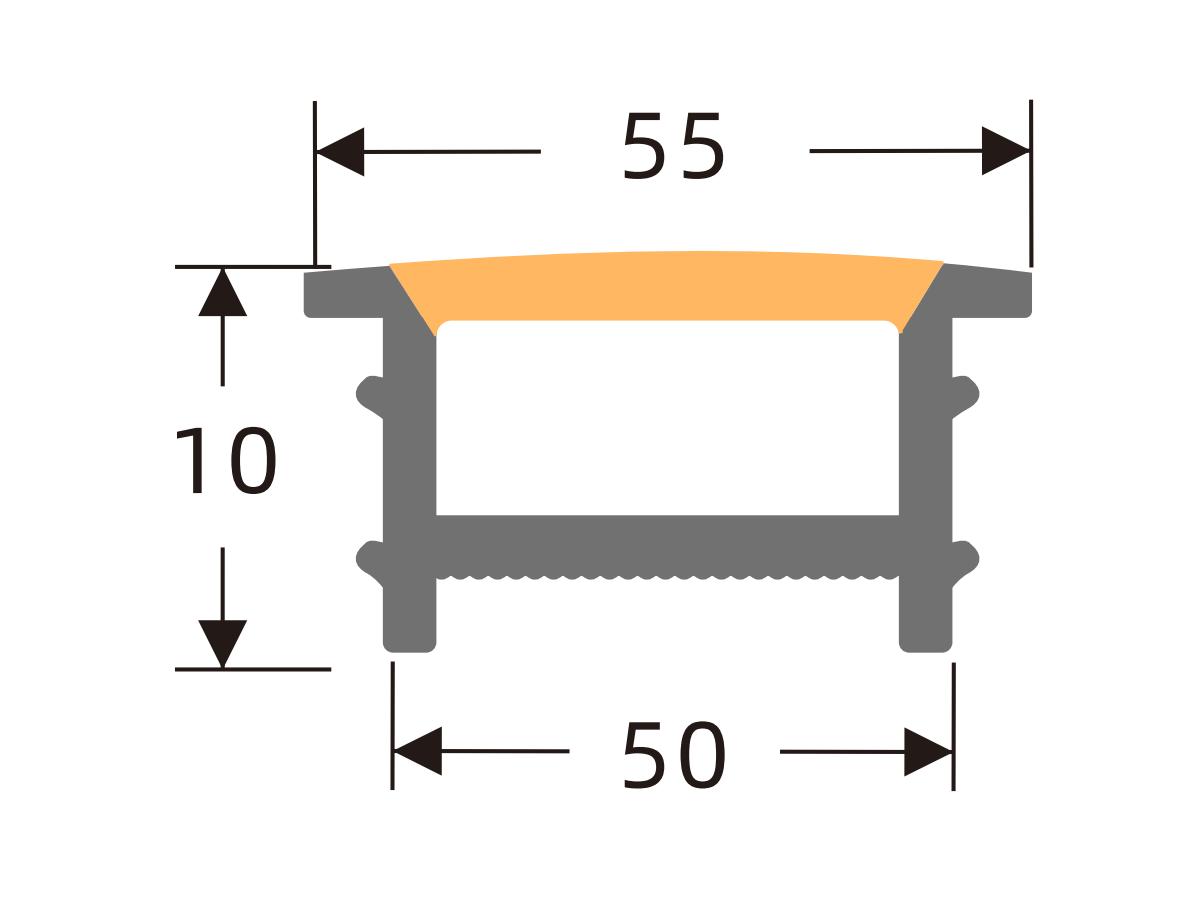

J5010 A
50 × 10 mm
Bordes blancos
J5020 A
50 × 20 mm
Bordes blancos
J6025 A
60 × 25 mm
Bordes blancos

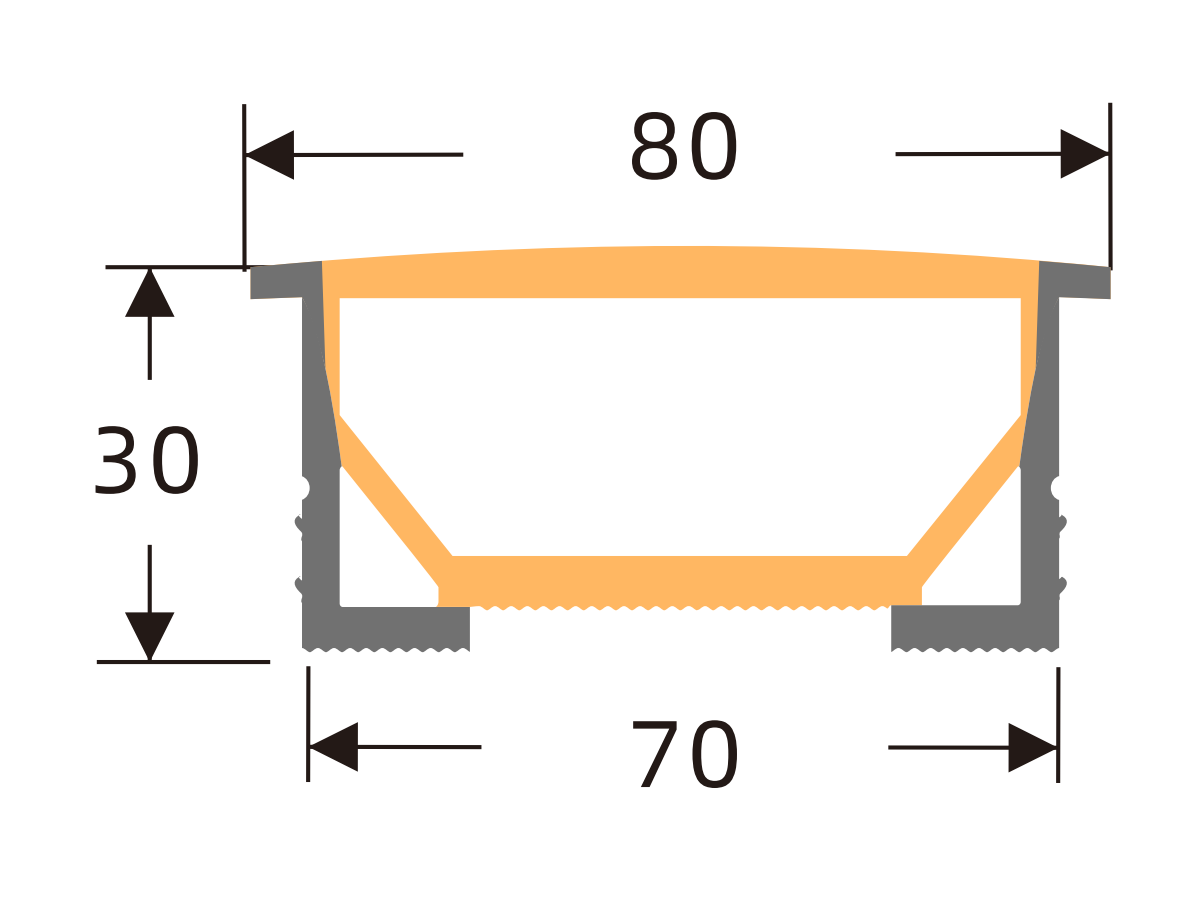

J7030 A
70 × 30 mm
Bordes blancos

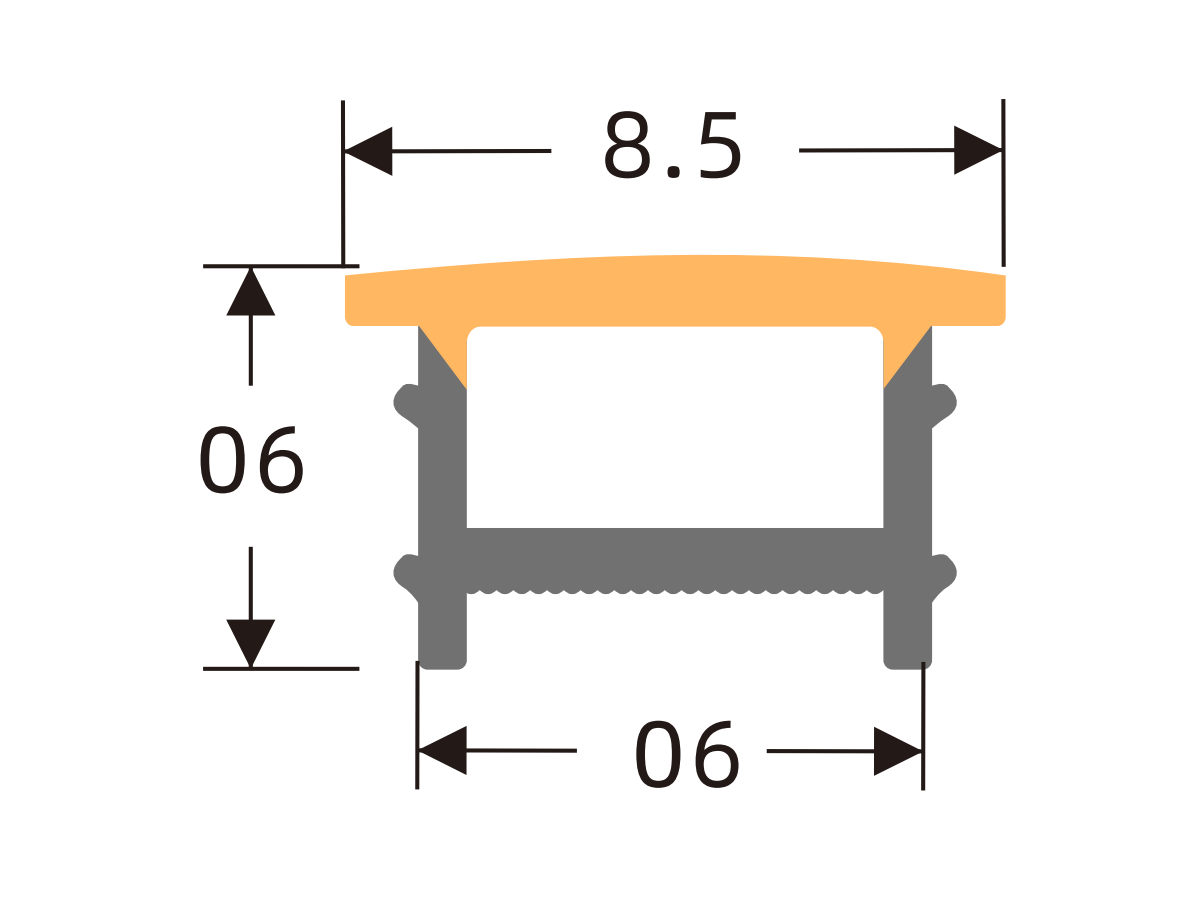

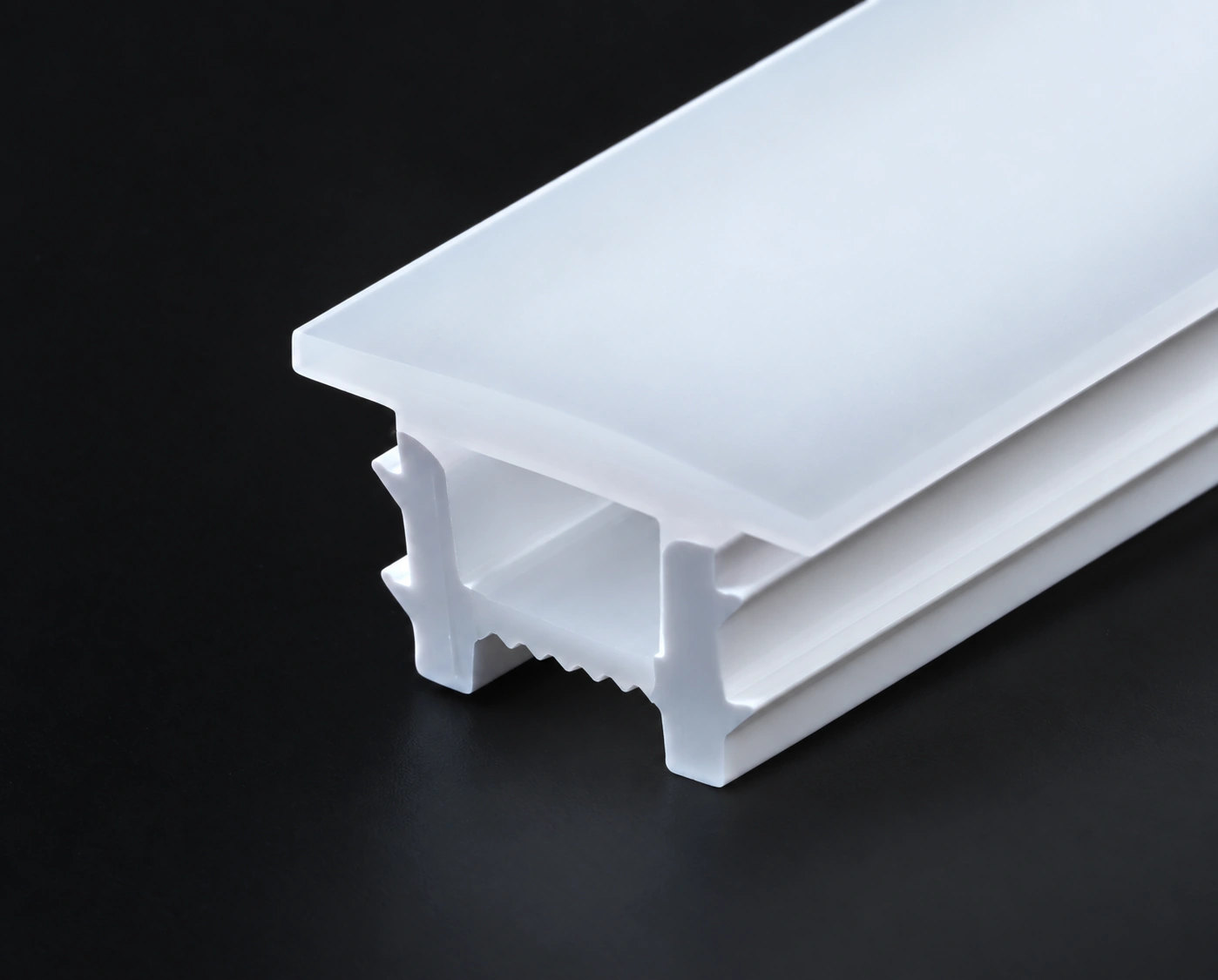

K0606 H
6 × 6 mm
Tipo H con bordes
K0808 H
8 × 8 mm
Tipo H con bordes
K1010 H
10 × 10 mm
Tipo H con bordes

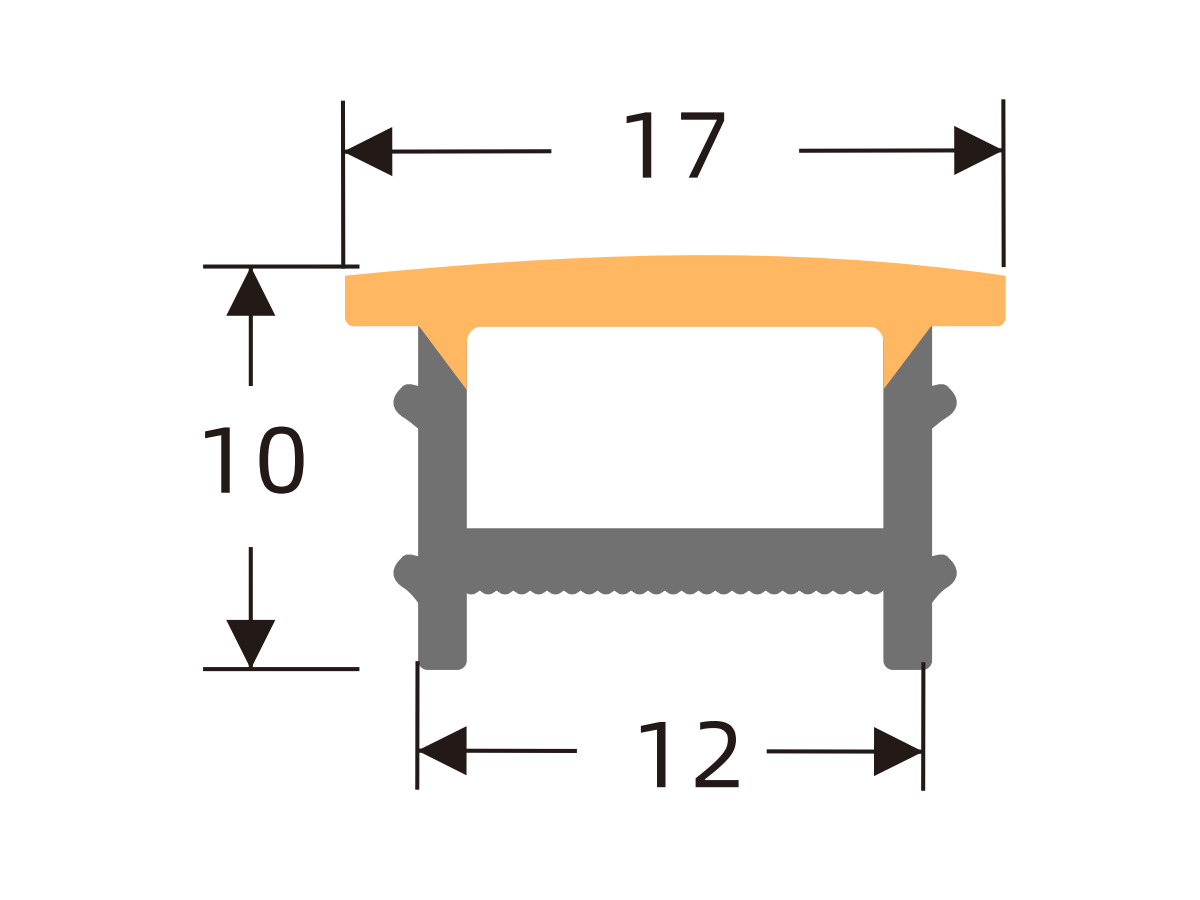

K1210 H
12 × 10 mm
Tipo H con bordes
K1212 H
12 × 12 mm
Tipo H con bordes

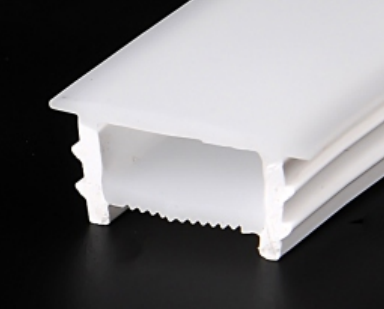

K1410 H
14 × 10 mm
Tipo H con bordes

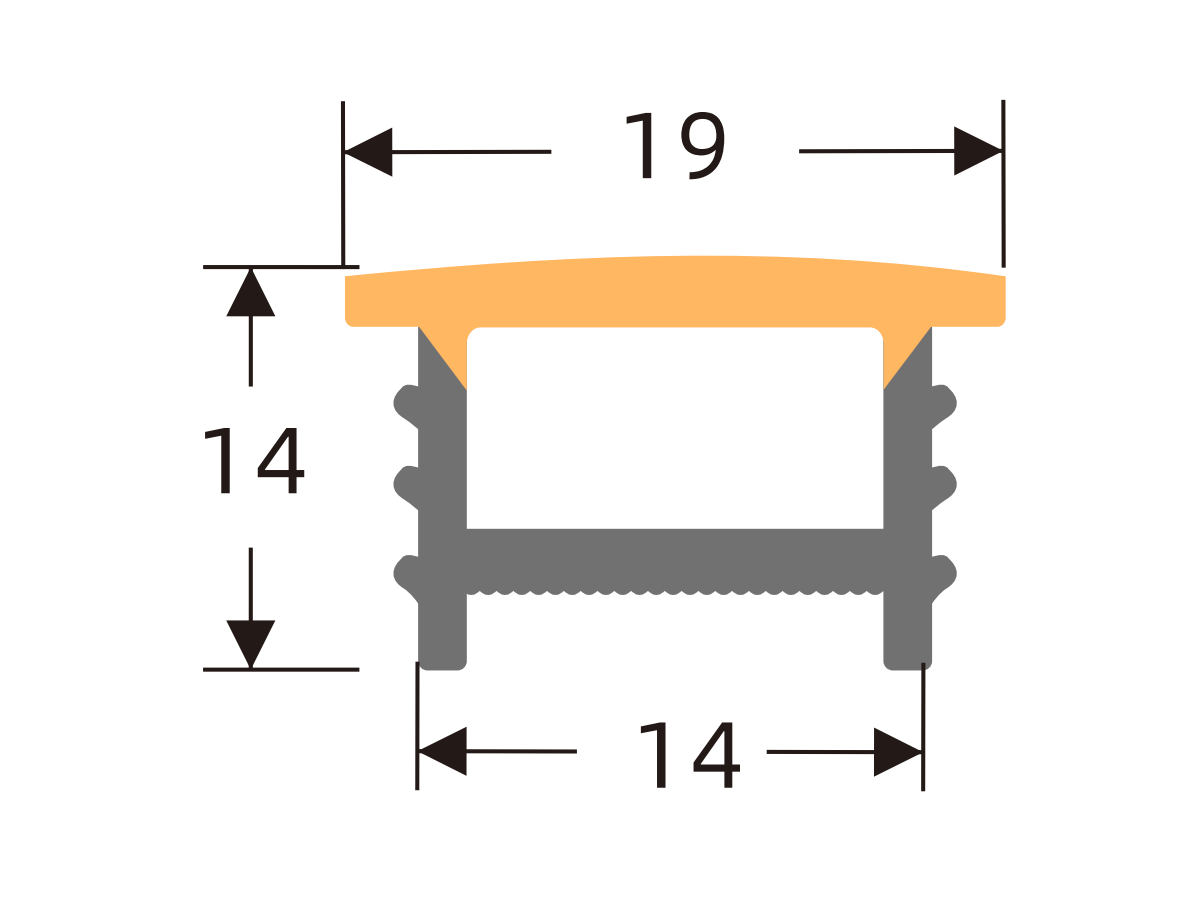

K1414 H
14 × 14 mm
Tipo H con bordes

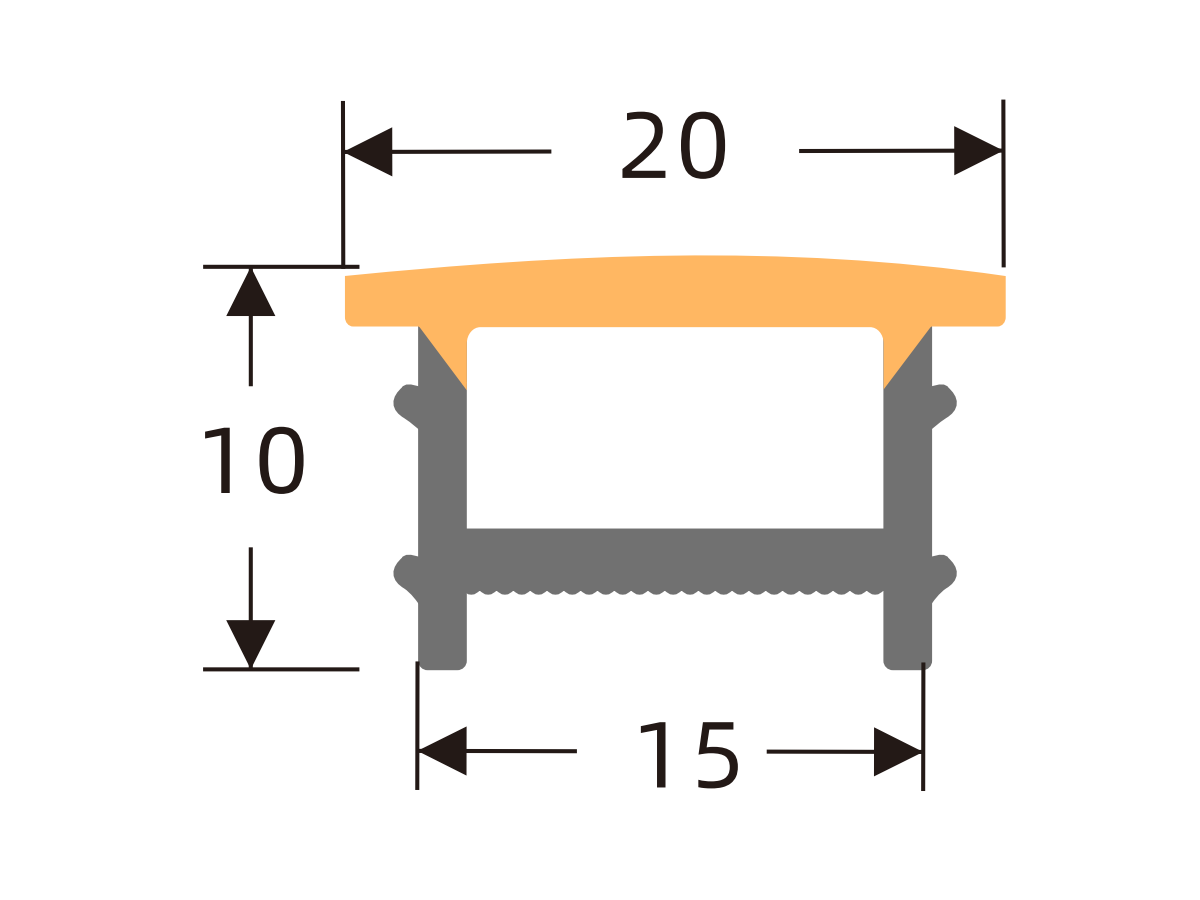

K1510 H
15 × 10 mm
Tipo H con bordes

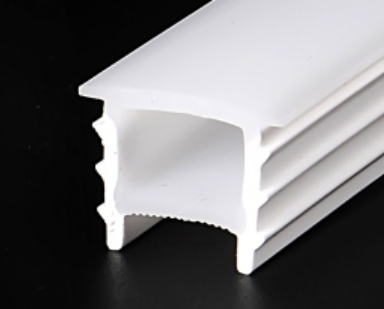

K1515 H
15 × 15 mm
Tipo H con bordes
K1610 H
16 × 10 mm
Tipo H con bordes
K1616 H
16 × 16 mm
Tipo H con bordes

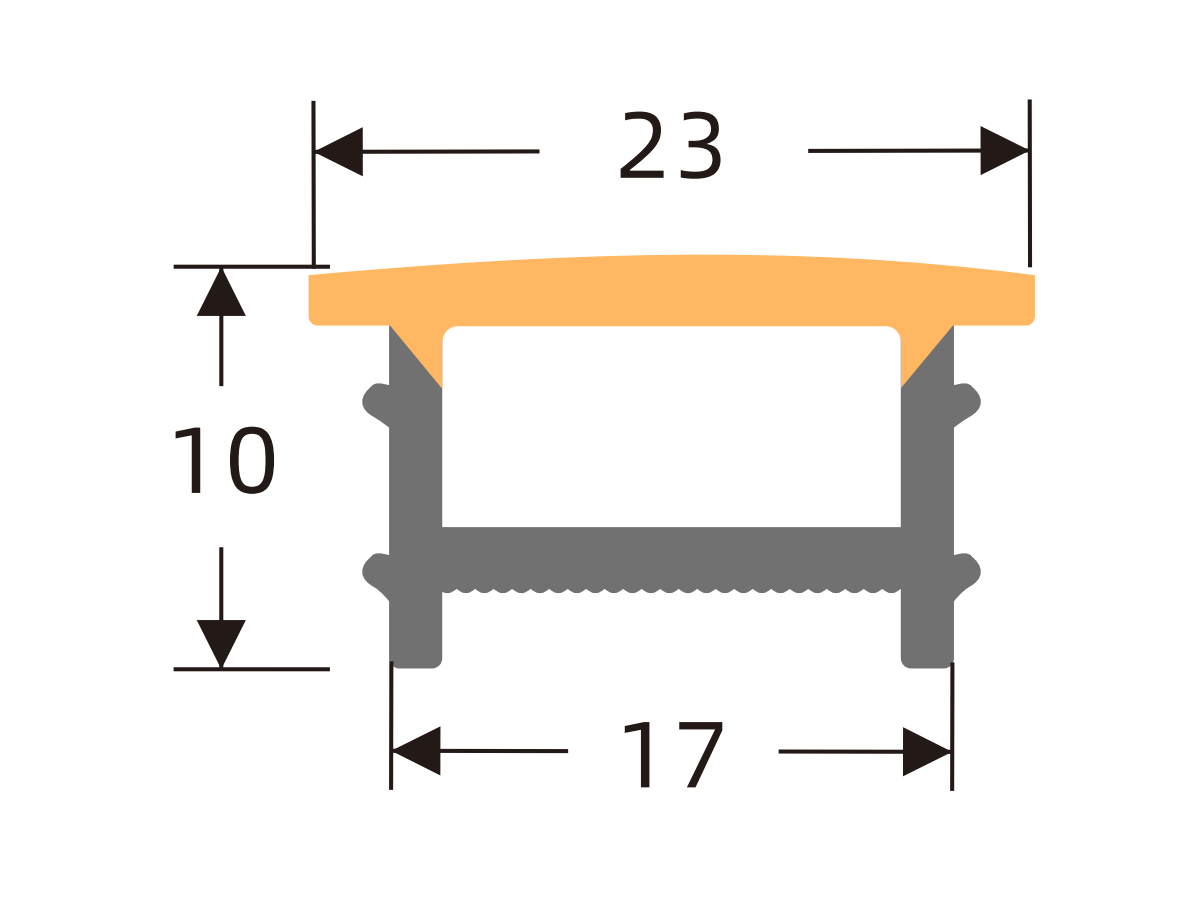

K1710 H
17 × 10 mm
Tipo H con bordes
K1810 H
18 × 10 mm
Tipo H con bordes

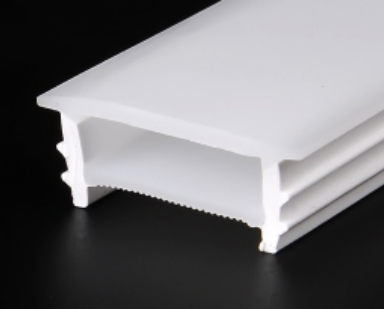

K2010 H
20 × 10 mm
Tipo H con bordes
K2014 H
20 × 14 mm
Tipo H con bordes
K2020 H
20 × 20 mm
Tipo H con bordes
K2310 H
23 × 10 mm
Tipo H con bordes
K2510 H
25 × 10 mm
Tipo H con bordes
K2514 H
25 × 14 mm
Tipo H con bordes

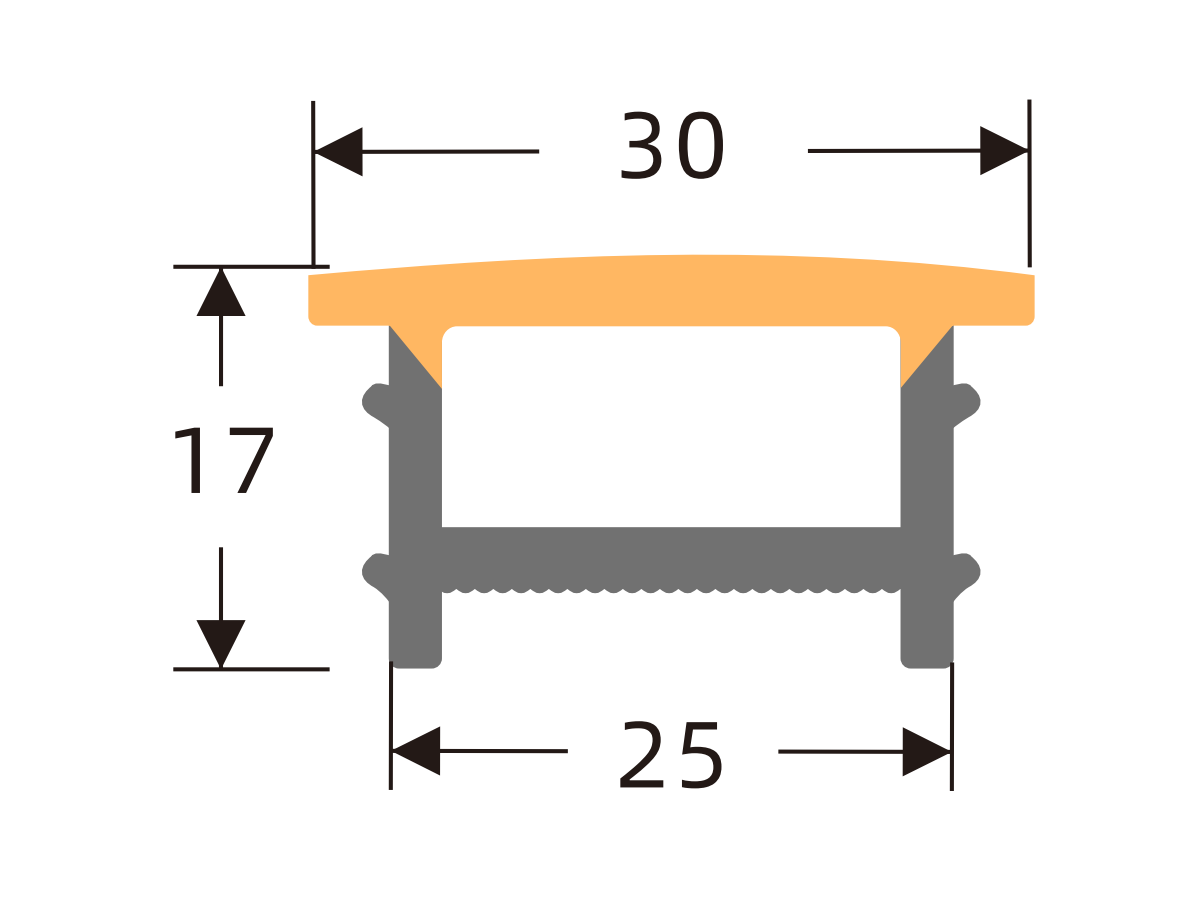

K2517 H
25 × 17 mm
Tipo H con bordes
K2520 H
25 × 20 mm
Tipo H con bordes

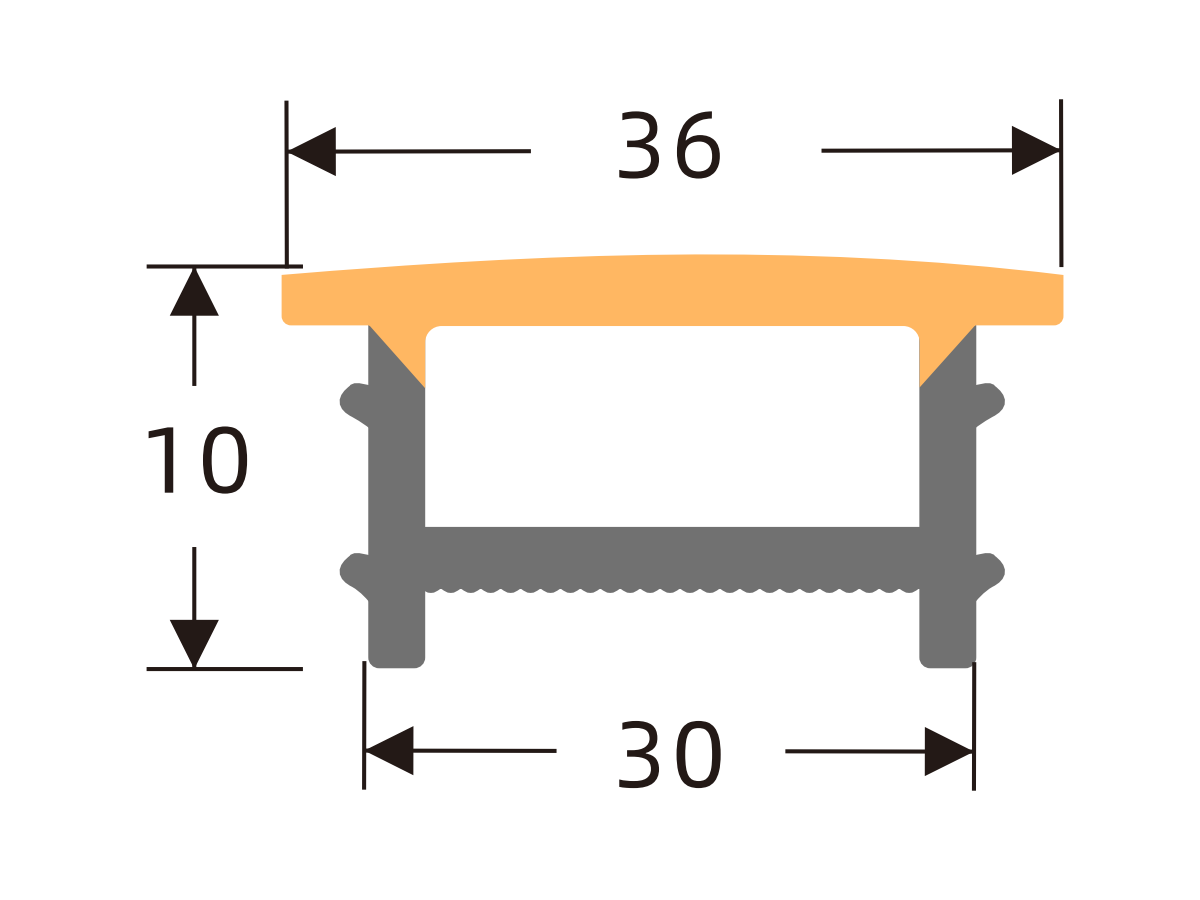

K3010 H
30 × 10 mm
Tipo H con bordes
K3020 H
30 × 20 mm
Tipo H con bordes
K3510 H
35 × 10 mm
Tipo H con bordes
K4010 H
40 × 10 mm
Tipo H con bordes

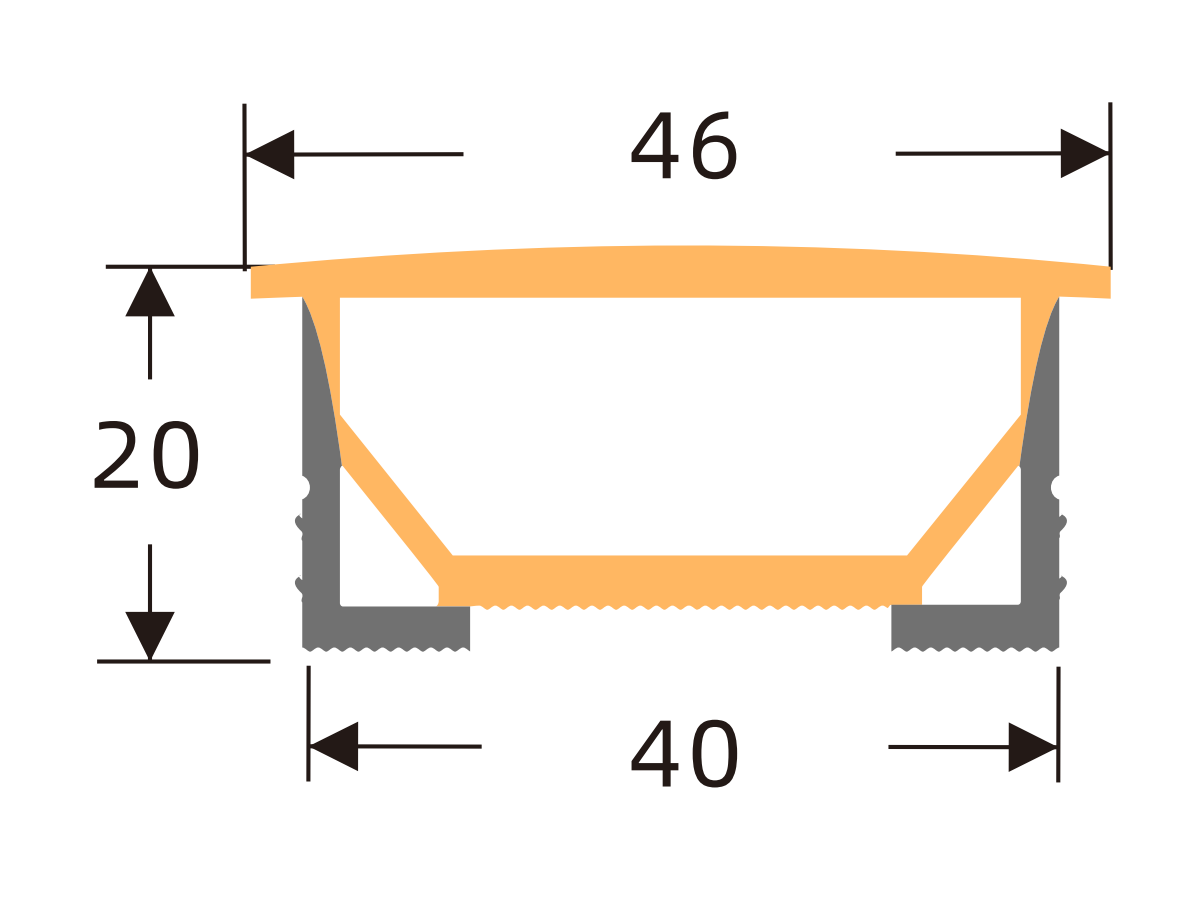

K4020 H
40 × 20 mm
Tipo H con bordes

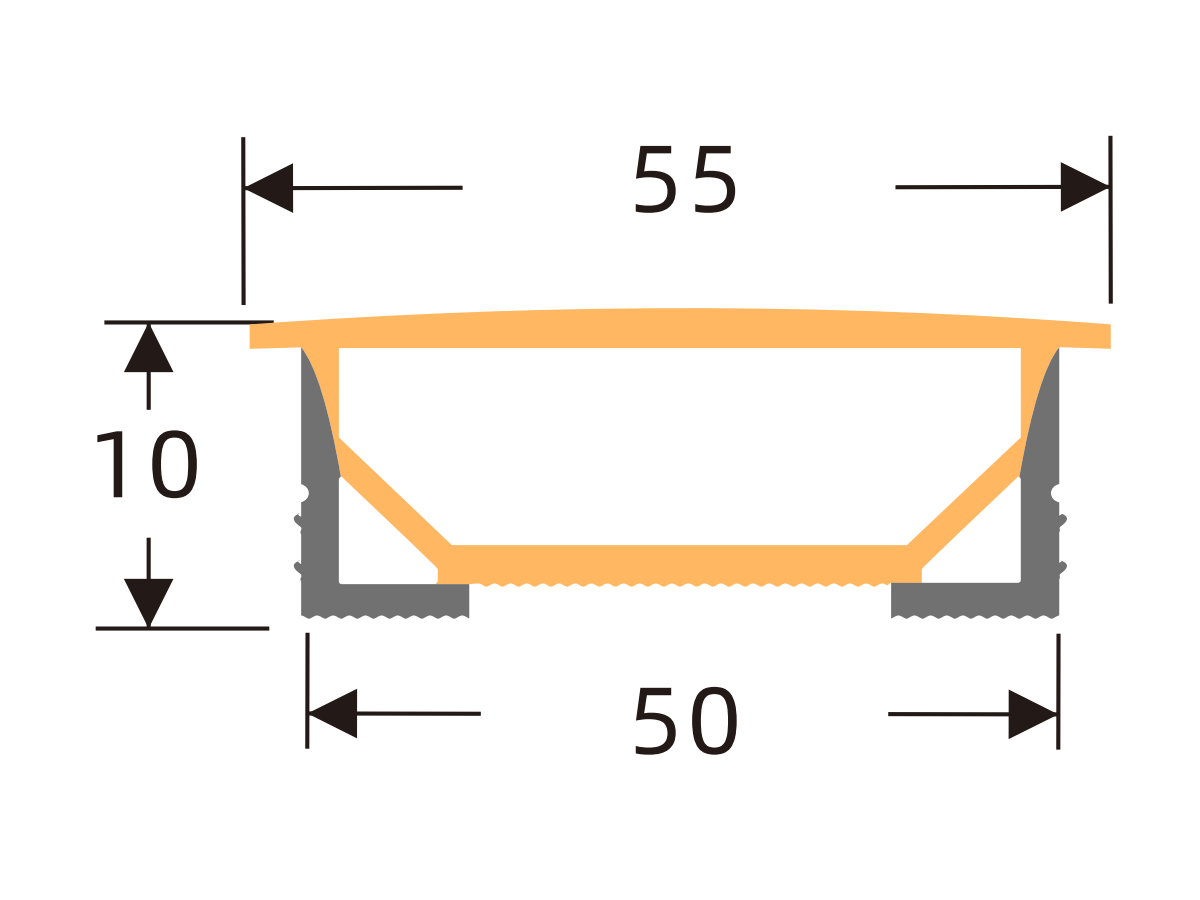

K5010 H
50 × 10 mm
Tipo H con bordes
K5020 H
50 × 20 mm
Tipo H con bordes
K6020 H
60 × 20 mm
Tipo H con bordes

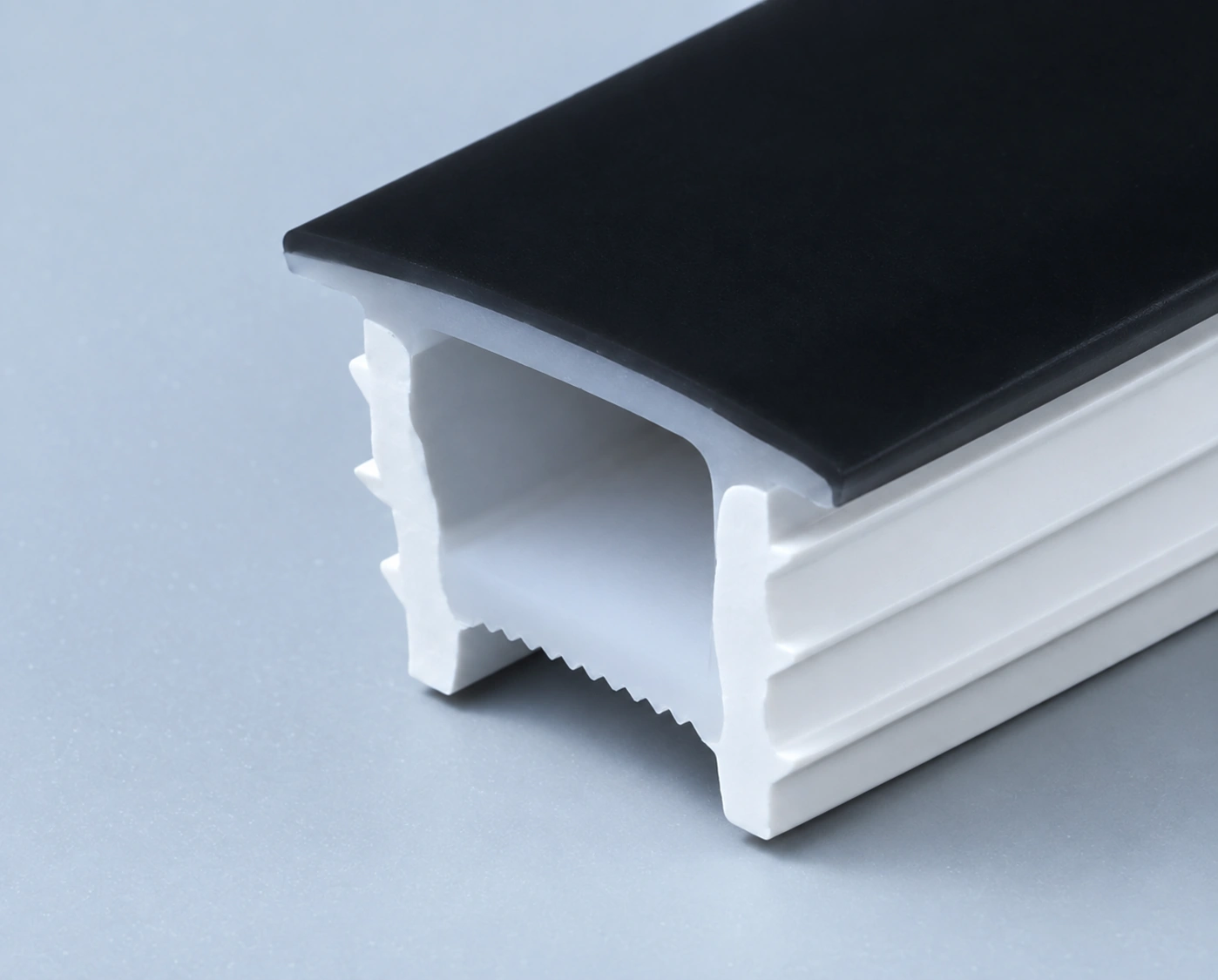

L1010
10 × 10 mm
Cara negra

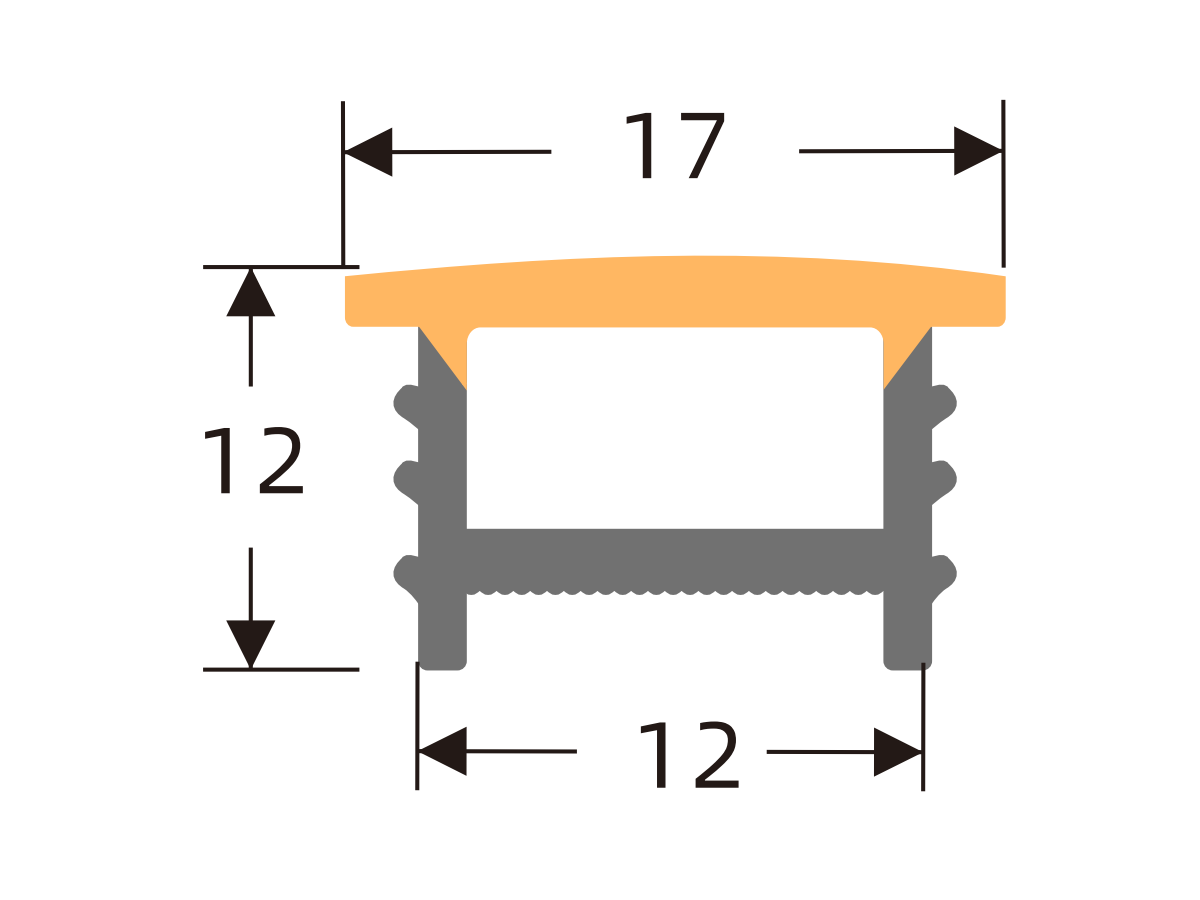

L1212
12 × 12 mm
Cara negra
L1414
14 × 14 mm
Cara negra

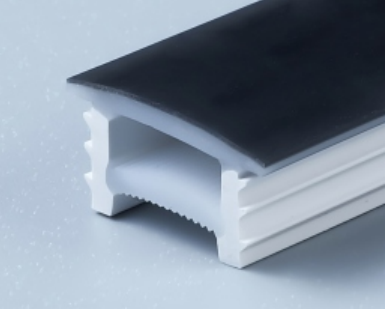

L1510
15 × 10 mm
Cara negra
L1610
16 × 10 mm
Cara negra

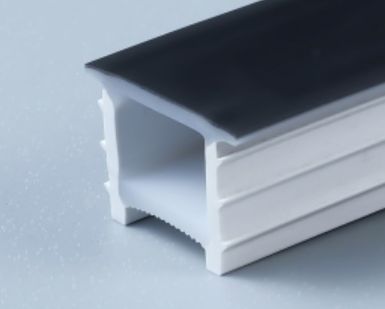

L1616
16 × 16 mm
Cara negra
L2010
20 × 10 mm
Cara negra
L2014
20 × 14 mm
Cara negra
L2510
25 × 10 mm
Cara negra
L2020
20 × 20 mm
Cara negra
L2520
25 × 20 mm
Cara negra

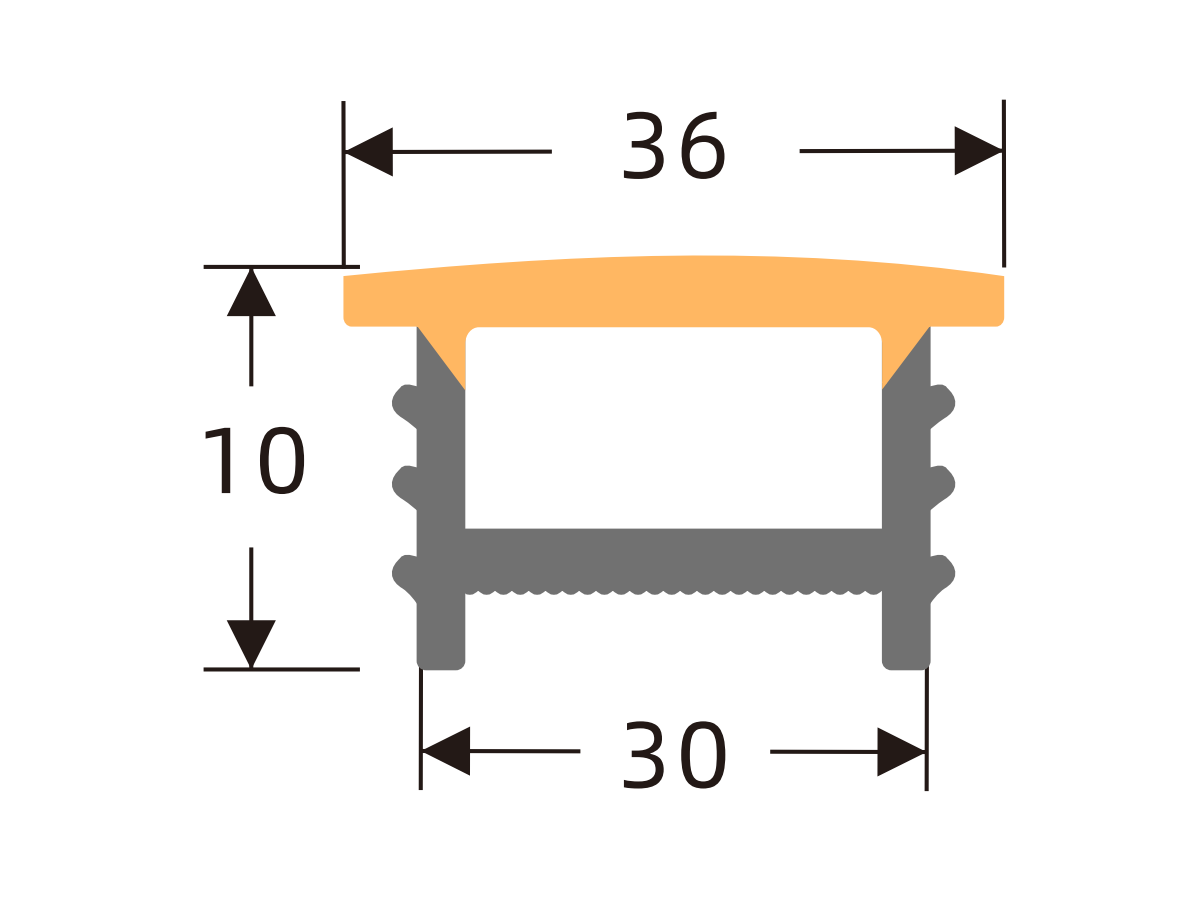

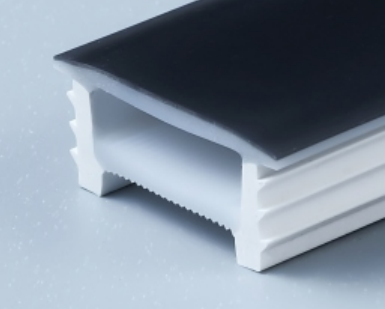

L3010
30 × 10 mm
Cara negra
L3020
30 × 20 mm
Cara negra
L4020
40 × 20 mm
Cara negra
L4025
40 × 25 mm
Cara negra
L5025
50 × 25 mm
Cara negra

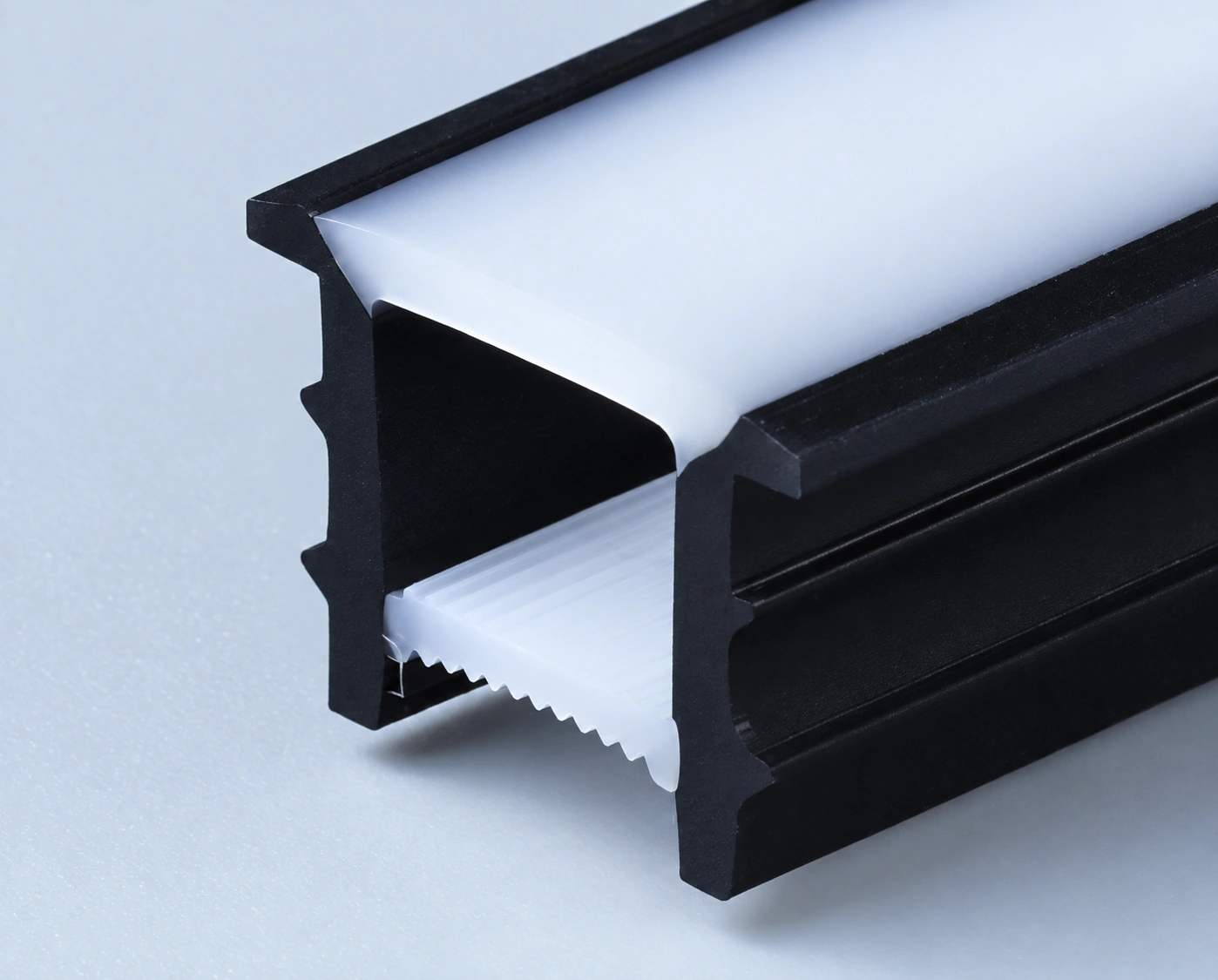

L1010
10 × 10 mm
Cara blanca y bordes negros
L1212
12 × 12 mm
Cara blanca y bordes negros

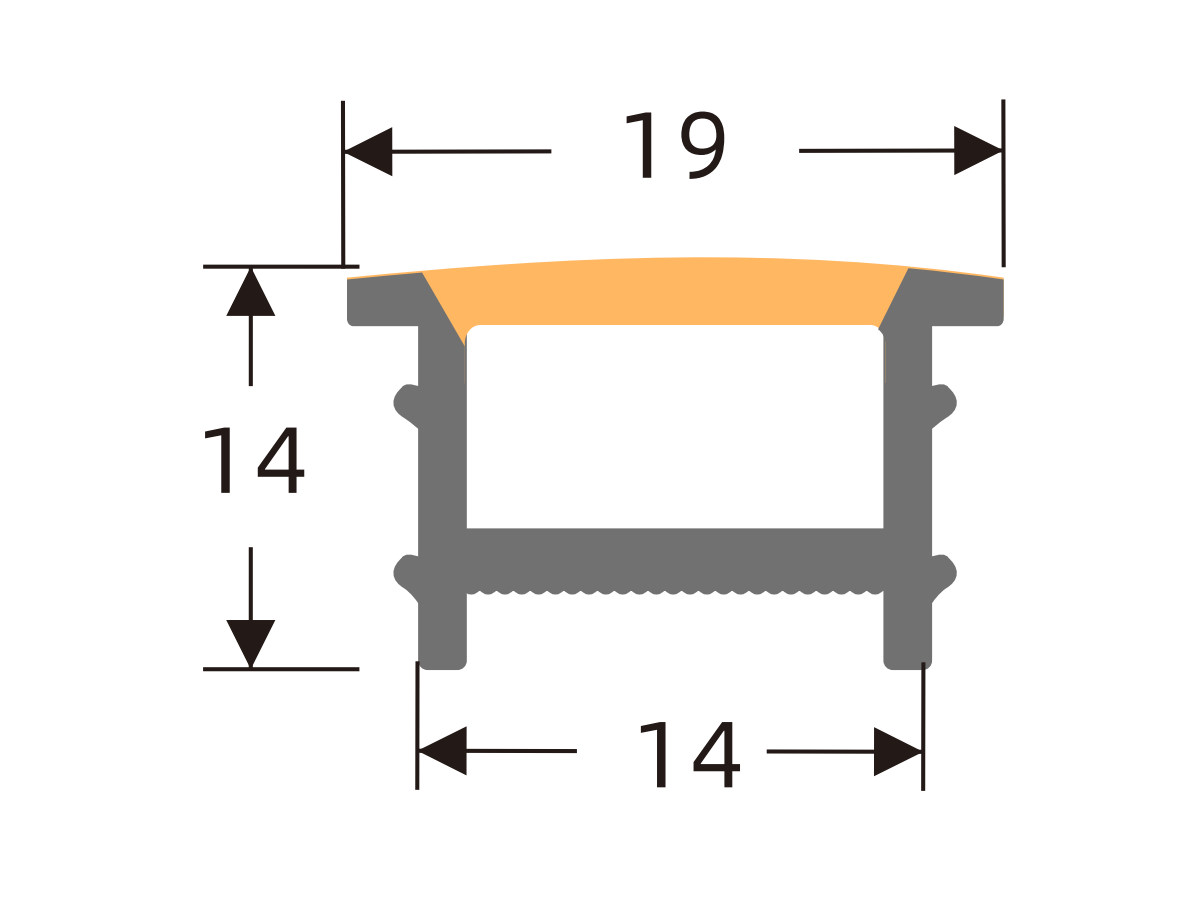

L1414
14 × 14 mm
Cara blanca y bordes negros
L1510
15 × 10 mm
Cara blanca y bordes negros
L1515
15 × 15 mm
Cara blanca y bordes negros

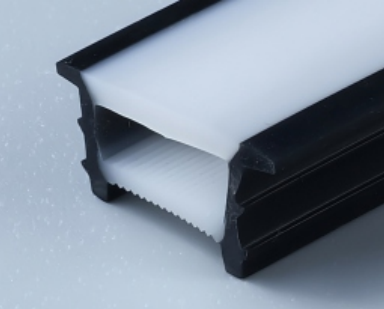

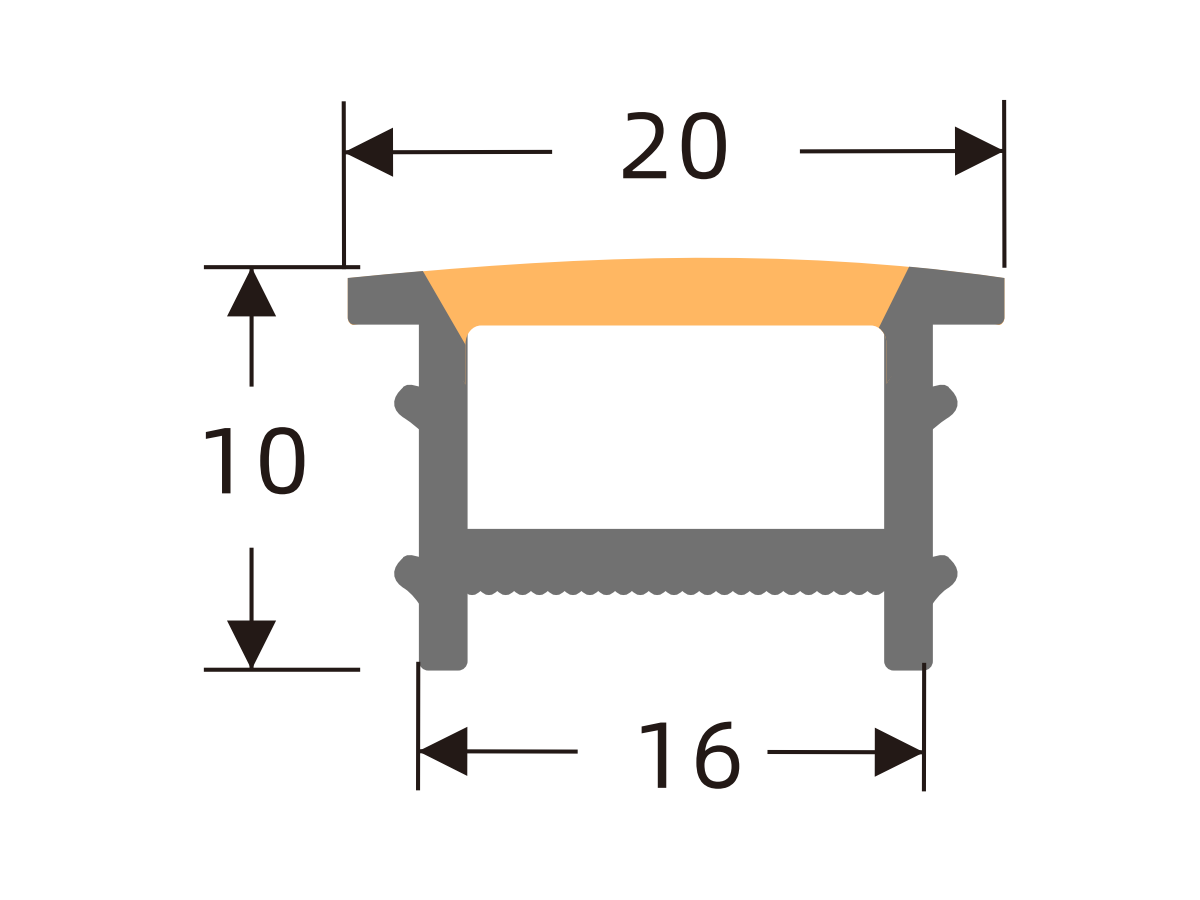

L1610
16 × 10 mm
Cara blanca y bordes negros

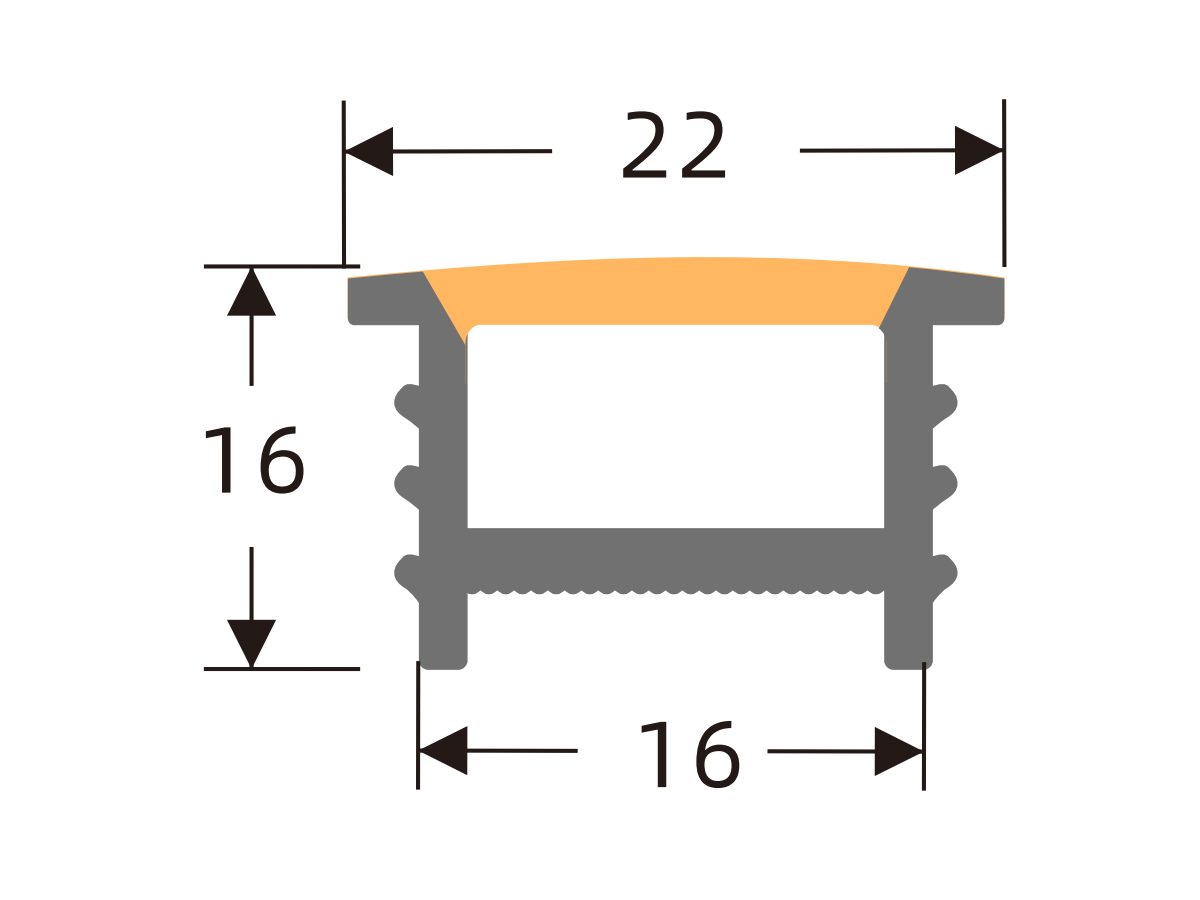

L1616
16 × 16 mm
Cara blanca y bordes negros

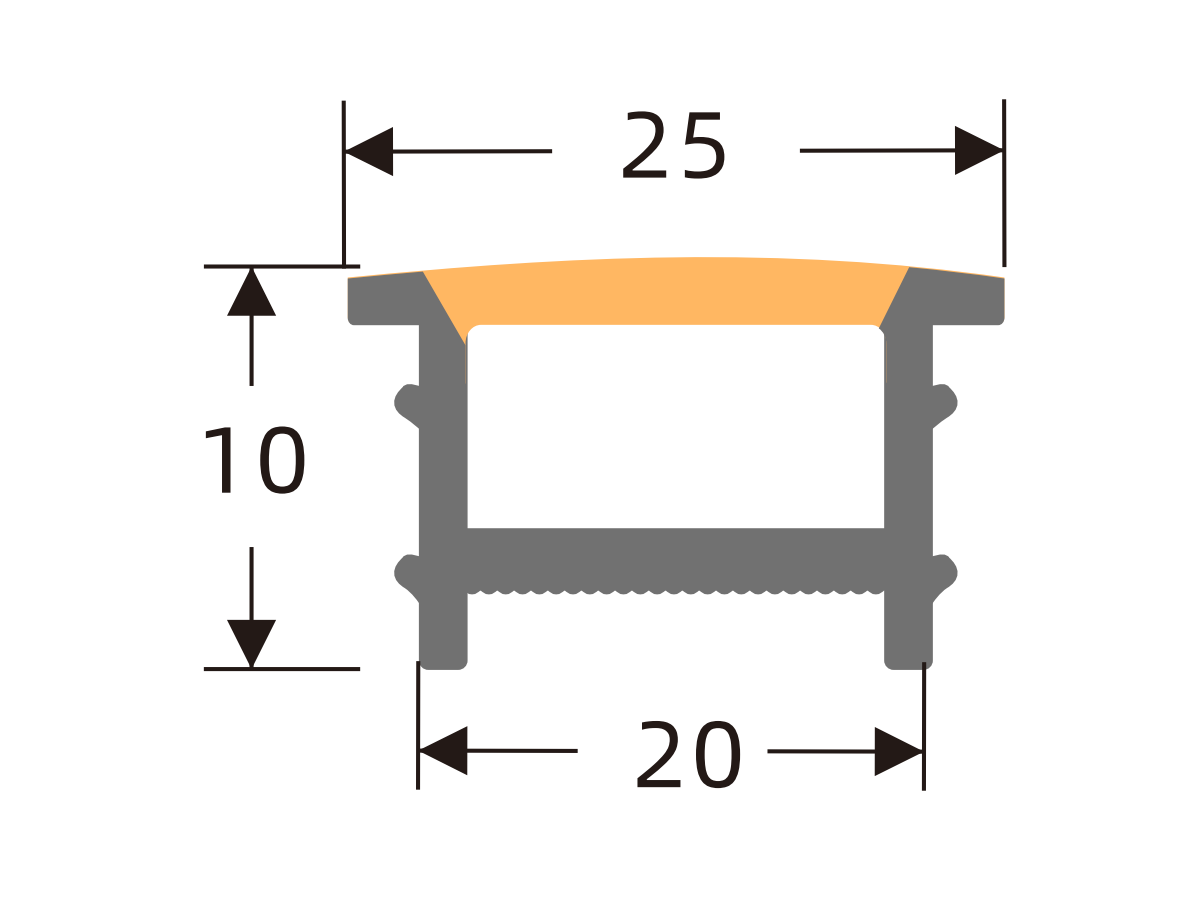

L2010
20 × 10 mm
Cara blanca y bordes negros
L2014
20 × 14 mm
Cara blanca y bordes negros

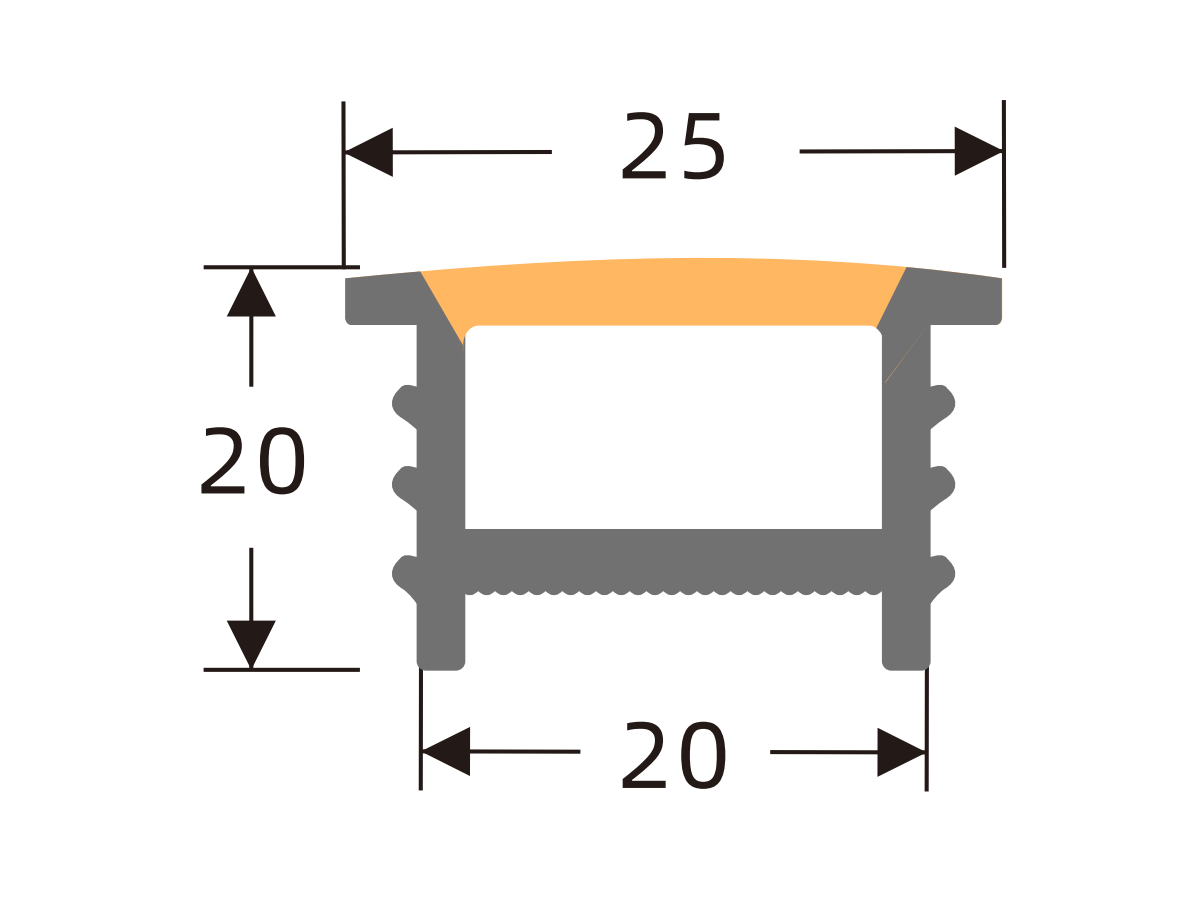

L2020
20 × 20 mm
Cara blanca y bordes negros

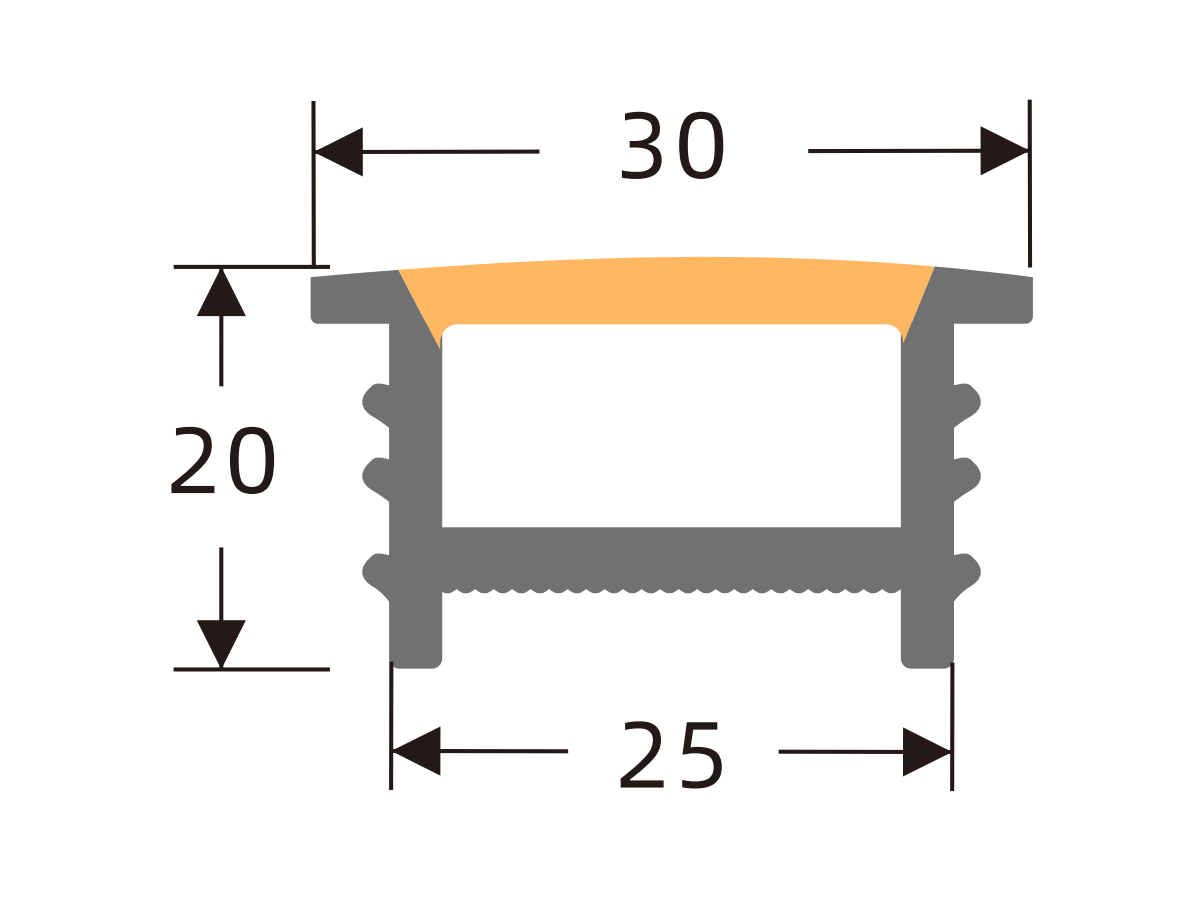

L2520
25 × 20 mm
Cara blanca y bordes negros

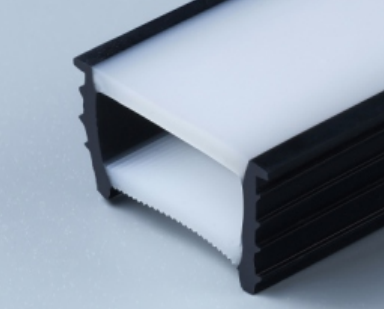

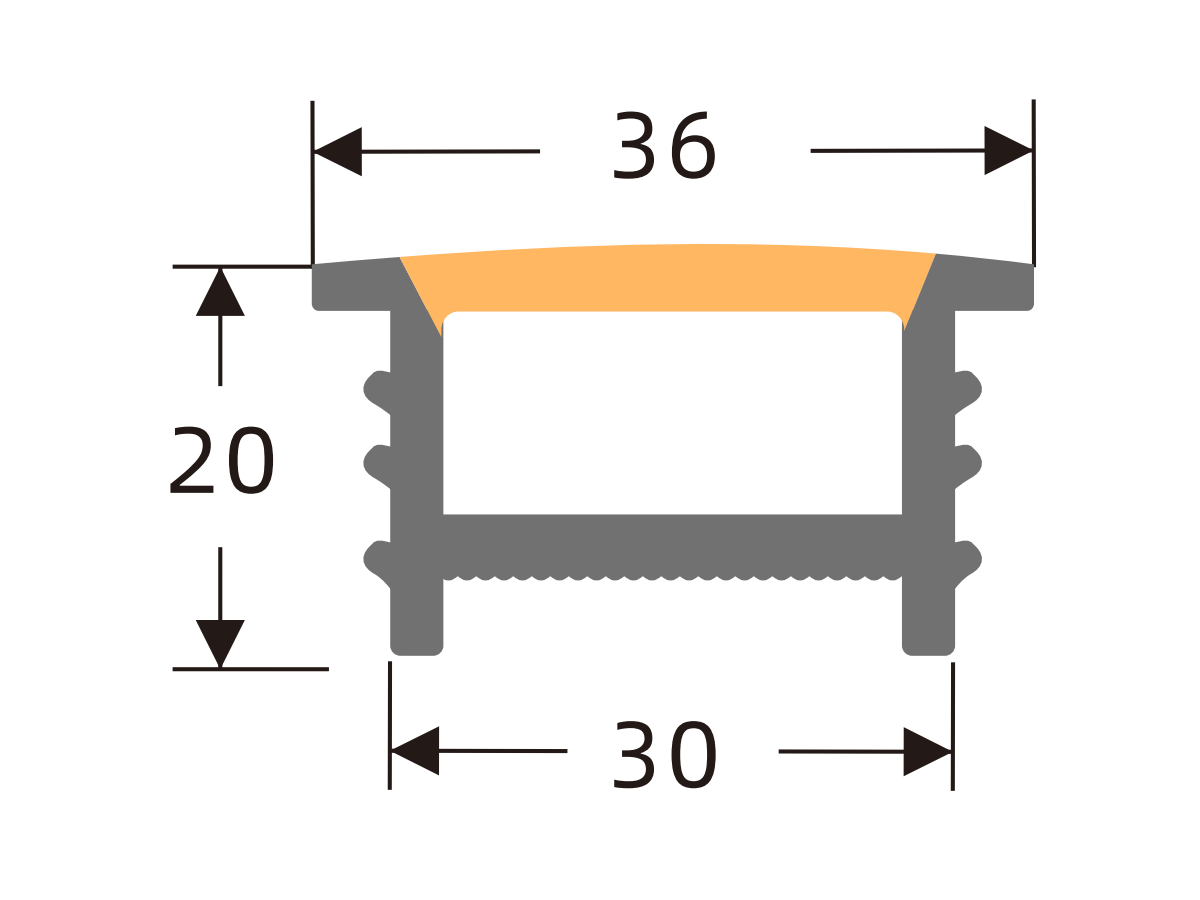

L3020
30 × 20 mm
Cara blanca y bordes negros
